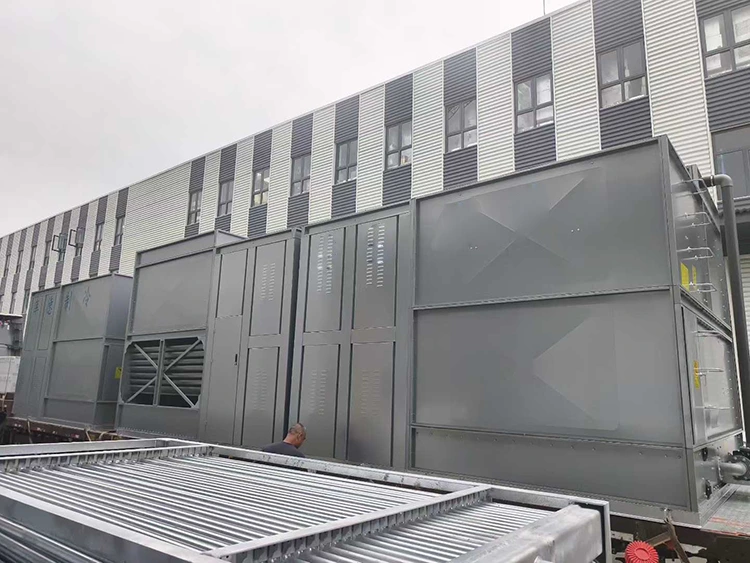

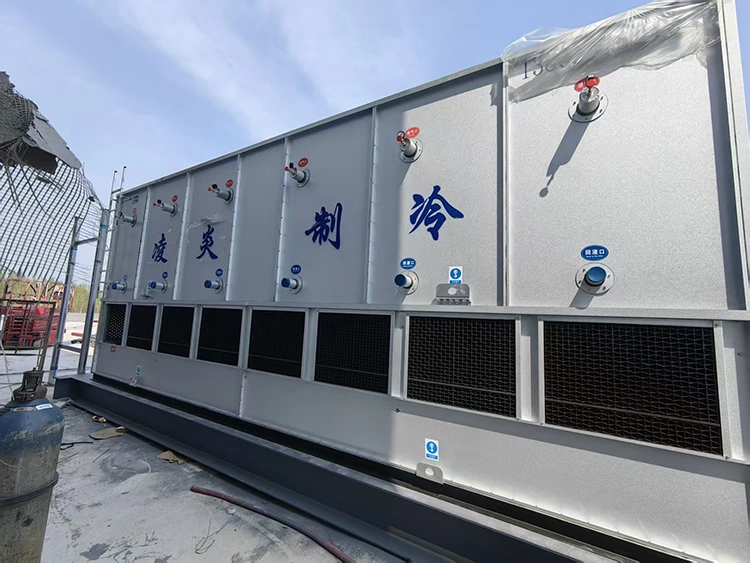

Condensador evaporativo de contraflujo

Los condensadores evaporativos de contraflujo utilizan agua y aire como medios de enfriamiento para intercambiar calor con gas refrigerante de alta temperatura dentro de los tubos del serpentín, condensando el gas en líquido. El agua de refrigeración se distribuye a través de boquillas rociadoras sobre la superficie exterior de los serpentines, mientras que los ventiladores axiales aspiran el aire ambiente hacia arriba a través de la unidad. Las corrientes opuestas de agua y aire crean un enfriamiento por evaporación muy eficaz: una parte del agua se evapora, absorbiendo grandes cantidades de calor que luego se libera a la atmósfera. Los eliminadores de deriva capturan las gotas de agua arrastradas y las devuelven a la cuenca para su recirculación. Una válvula de flotador repone automáticamente el agua perdida por evaporación.

¿Cuáles son las características de esta máquina?

En comparación con los condensadores convencionales enfriados por aire o por agua, el condensador evaporativo de contraflujo LynxB ofrece:

•Aproximadamente un 50 % menos de consumo de energía en comparación con sus equivalentes enfriados por aire o agua

•El volumen de agua en circulación es sólo 1/8 del de un sistema de torre de enfriamiento de carcasa y tubos

•La configuración de contraflujo maximiza la eficiencia del intercambio de calor a altas temperaturas ambiente.

•Amplio rango de capacidad de 450 kW a 3250 kW: escalable a grandes cargas industriales

•El tamaño compacto y el perfil bajo simplifican la instalación y reducen los costos de ingeniería civil

•Preensamblado antes del envío para minimizar la mano de obra en el sitio y el tiempo de puesta en servicio.

•Larga vida útil con requisitos mínimos de mantenimiento y bajo costo de ciclo de vida

Ámbito de aplicación

La serie LynxB está diseñada para refrigeración industrial y enfriamiento de procesos a gran escala donde la alta eficiencia térmica y la confiabilidad son esenciales. Las aplicaciones típicas incluyen:

•Grandes instalaciones de almacenamiento en frío y procesamiento de alimentos.

•Plantas químicas, petroquímicas y farmacéuticas.

•Sistemas de aire acondicionado industrial y refrigeración de procesos.

•Sistemas de refrigeración de amoniaco y freón.

•Gestión térmica del centro de datos y refrigeración del distrito

•Cualquier aplicación que reemplace los condensadores de carcasa y tubos convencionales con torres de enfriamiento

Especificaciones de los componentes

Cada condensador evaporativo de contraflujo de la serie LynxB incluye los siguientes componentes cuidadosamente diseñados:

Especificaciones técnicas

Todos los modelos se prueban en fábrica y se envían preensamblados. Los valores de potencia del ventilador se muestran como arranque/funcionamiento (kW), cuando corresponda. Las especificaciones se miden bajo condiciones de calificación estándar.

¿Por qué elegir Lynxcool?

Instalación de fabricación propia: la producción interna garantiza un control de calidad constante y plazos de entrega competitivos.

Diseño modular: los módulos estandarizados simplifican la gestión de repuestos y la futura expansión de la capacidad.

Protección contra la corrosión de primera calidad: las bobinas galvanizadas en caliente, la carcasa de aluminio y zinc, la pintura de bordes rica en zinc y los eliminadores de deriva de GRP brindan una larga vida útil con un mantenimiento mínimo.

Entrega preensamblada: las unidades se envían completamente ensambladas, lo que reduce significativamente los costos de mano de obra en el sitio y el tiempo de puesta en servicio.

Preguntas frecuentes

P1: ¿Qué es un condensador evaporativo a contraflujo?

R: El aire se mueve hacia arriba mientras el agua se pulveriza hacia abajo, maximizando el diferencial de temperatura para una mayor eficiencia. Los modelos de corriente paralela (flujo descendente) hacen que el aire y el agua se muevan en la misma dirección, lo que genera una menor eficiencia. LynxB utiliza contraflujo para un rendimiento superior, especialmente en climas cálidos.

P2: ¿Qué refrigerantes son compatibles?

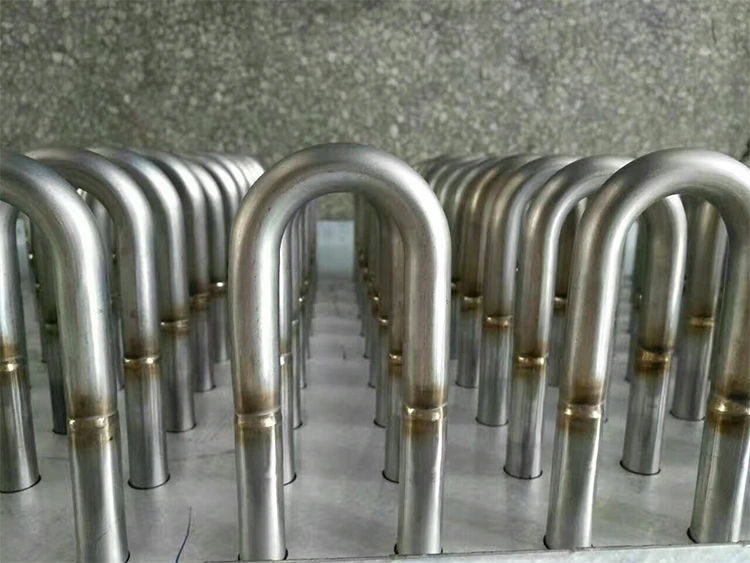

R: Amoníaco (R-717) y HFC/HCFC comunes (R-22, R-134a, R-404A, R-507). Las bobinas son de acero al carbono soldadas por alta frecuencia, galvanizadas en caliente, aptas para amoniaco. Especifique el refrigerante al realizar el pedido.

P3: ¿Cuánta agua y electricidad consume?

R: Utiliza ~1/8 del agua de un sistema convencional de torre de enfriamiento de carcasa y tubos y ~50 % menos electricidad que los condensadores enfriados por aire equivalentes. El consumo de agua está detallado en la tabla técnica de cada modelo.

P4: ¿Cuál es el rango de temperatura de funcionamiento estándar?

A: Ambiente de bulbo seco -10 °C a +43 °C, bulbo húmedo hasta 28 °C. Para condiciones extremas, comuníquese con Lynxcool para evaluación y preparación para el invierno.

P5: ¿Qué medidas anticorrosión se incorporan a la unidad?

● Baterías: probadas a presión y galvanizadas en caliente.

● Carcasa: acero Al-Zn de 2 mm, bordes cortados sellados

● Tubería de agua: PVC

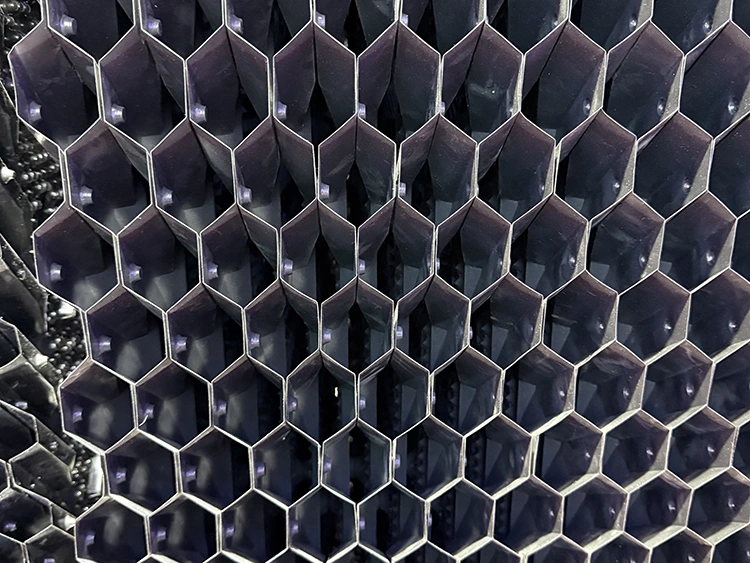

● Eliminadores de deriva: GRP

● Cuenca de acero inoxidable opcional (304/316L) para agua agresiva

● Sellador de poliuretano en todas las juntas.

P6: ¿Cómo se mantiene la unidad y con qué frecuencia se requiere servicio?

Mantenimiento rutinario mínimo. Los paneles laterales permiten la inspección de las correas, la bomba y el sistema de agua sin necesidad de apagarlos. Tareas anuales: tensión de correas, limpieza de depósitos/llenado, revisión de boquillas y eliminadores, inspección de inhibidores electrónicos de cal.

P7: ¿Qué tratamiento de agua se requiere?

Mantenga el pH entre 7 y 8,5, la dosificación de biocida y la purga. Inhibidor de escala electrónico opcional disponible. El agua dura puede requerir ablandamiento aguas arriba.

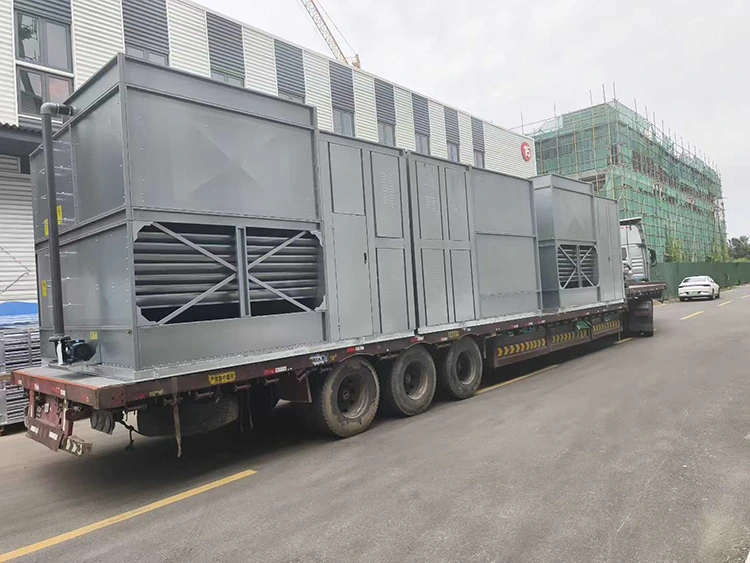

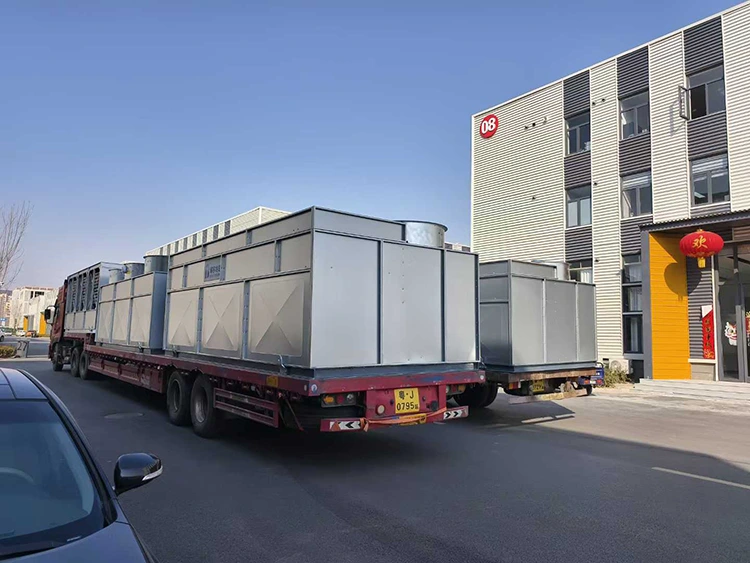

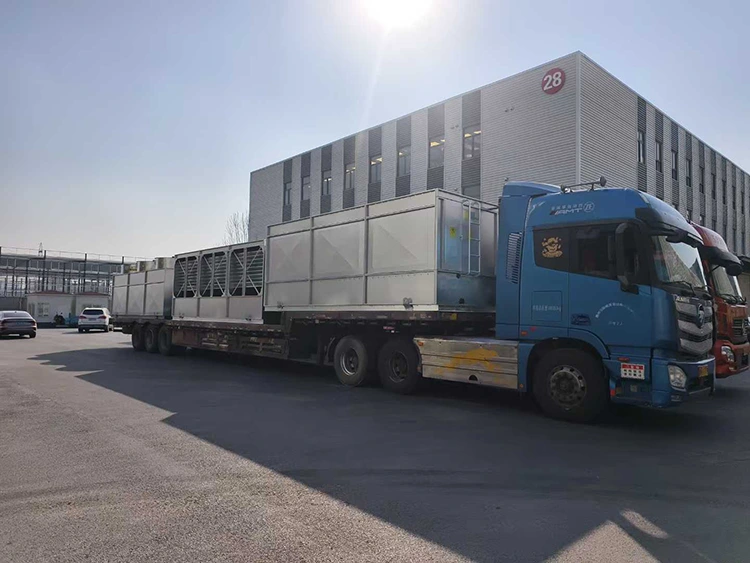

P8: ¿Cómo se envía e instala la unidad en el sitio?

Unidades completamente ensambladas y probadas. En el sitio: colocar en la plataforma, conectar el refrigerante, el agua y la electricidad. Los modelos grandes pueden requerir una grúa; consulte con Lynxcool.

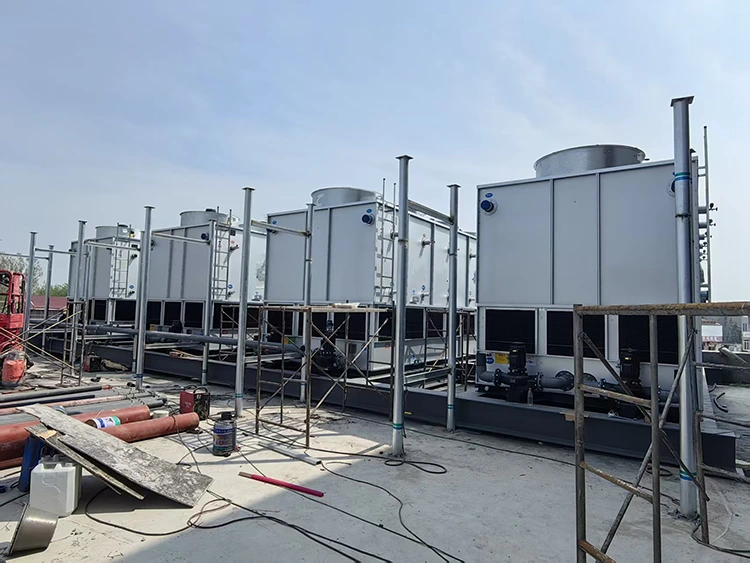

P9: ¿Se puede personalizar la capacidad o operar varias unidades en paralelo?

Sí. Estándar: 450–3250 kW por unidad. Se pueden ejecutar varias unidades en un cabezal común para obtener mayor capacidad. Tamaño personalizado disponible: proporciona carga de calor, temperatura de bulbo húmedo y condensación.

P10: ¿Qué garantía y soporte posventa ofrece Lynxcool?

Garantía estándar de 18 meses desde la puesta en servicio o 24 meses desde el envío (lo que primero ocurra), que cubre defectos de fabricación. Piezas de desgaste excluidas. Lynxcool ofrece socios de servicio, repuestos y soporte extendido opcional.
