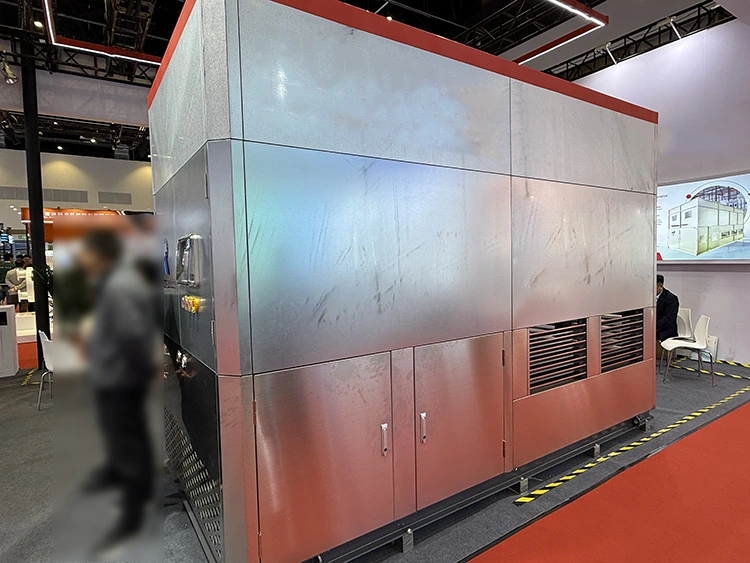

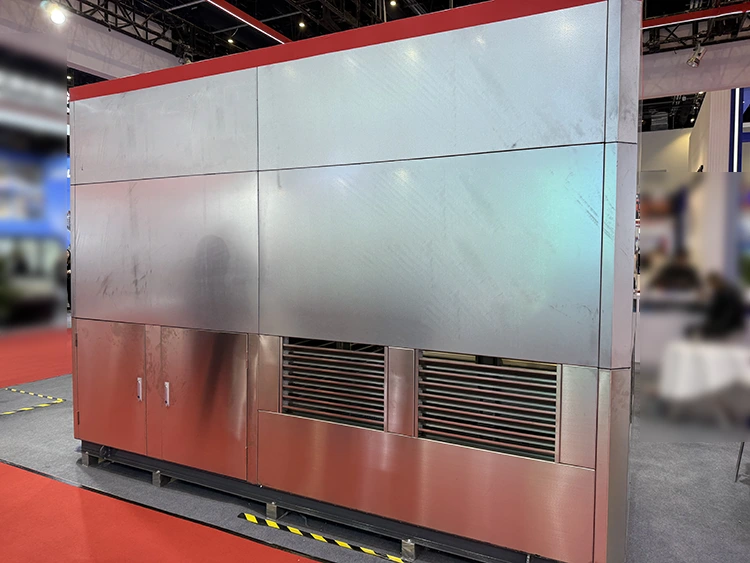

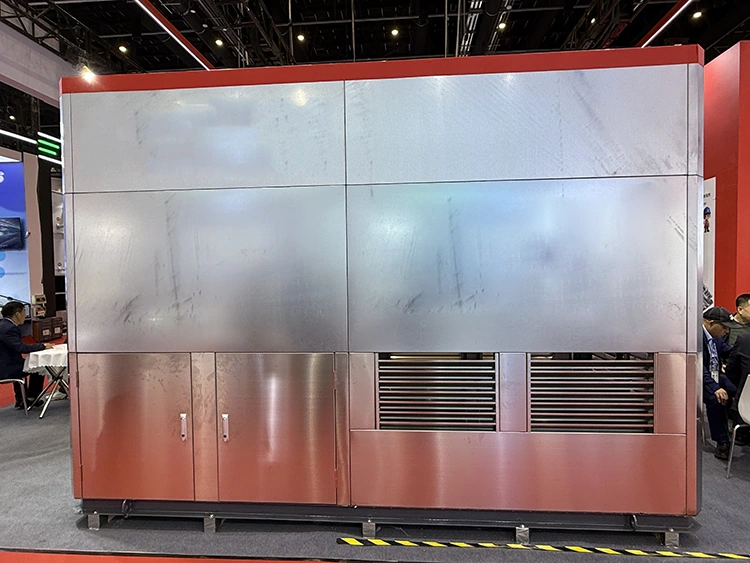

Unidad enfriadora de tornillo enfriada por evaporación

La unidad enfriadora de tornillo enfriada por evaporación está diseñada específicamente para enfriamiento de procesos industriales, plantas de agua enfriada HVAC y aplicaciones de preenfriamiento de cadena de frío donde se requiere un suministro de agua enfriada confiable y energéticamente eficiente durante todo el año. Todos los componentes principales se seleccionan de marcas líderes a nivel mundial y se someten a pruebas completas de fábrica a su capacidad nominal antes del envío.

Características clave del sistema

•Condensación evaporativa: el rechazo de calor con referencia de bulbo húmedo proporciona una temperatura de condensación de 5 a 8 °C más baja que las unidades enfriadas por aire en el mismo ambiente de bulbo seco, lo que aumenta el COP hasta en un 20 %.

•Compresor de doble tornillo: Vi infinitamente variable (relación de volumen incorporada) y control de capacidad de 25 a 100 % de carga con una penalización mínima en el rendimiento a carga parcial.

•Evaporador DX de carcasa y tubos: construcción de carcasa de acero al carbono con tubos de cobre, diseño ASME; optimizado para una diferencia de temperatura del agua enfriada de 7/12 °C o 5/10 °C.

•Empaquetado en fábrica: Montado sobre patines, probado en fábrica y enviado en una sola pieza (o dos secciones para modelos grandes) para minimizar el tiempo de instalación y el riesgo de puesta en servicio en campo.

•Control por microprocesador: HMI con pantalla táctil con interfaz Modbus RTU/TCP, secuenciación de inicio automático, programación de carga del compresor y registro completo de alarmas.

Especificaciones técnicas

Parámetros de rendimiento y sistema

Nota: Capacidad de enfriamiento y COP basados ​​en: entrada/salida de agua enfriada 12/7 °C, temperatura de bulbo húmedo 28 °C, carga nominal de refrigerante, altitud al nivel del mar.

Gama de modelos estándar

Nota: Las dimensiones son para configuraciones de una sola unidad. Modelos de doble compresor y circuito tándem disponibles para capacidades superiores a 1163 kW. Todas las especificaciones sujetas a revisión final de ingeniería.

Ámbito de aplicación

La unidad enfriadora de tornillo enfriada por evaporación Lynxcool es ideal para cualquier instalación que requiera una fuente autónoma de agua enfriada con alto COP y requisitos de espacio limitados. Los sectores de aplicación típicos incluyen:

Enfriamiento de procesos industriales

•Fabricación farmacéutica: Suministro preciso de agua fría a 5–10 °C para reactores, fermentadores y HVAC de salas limpias.

•Plantas químicas y petroquímicas: Enfriamiento continuo del proceso a temperatura estable del agua de salida; compatible con soluciones de glicol para bucles secundarios bajo cero.

•Inyección y extrusión de plástico: Enfriamiento de moldes y enfriamiento de aceite hidráulico; Seguimiento rápido de la carga mediante control continuo de la capacidad del compresor.

•Refrigeración del centro de datos: Intercambiadores de calor de puerta trasera o unidades CRAC alimentadas por agua enfriada; la baja temperatura de condensación reduce significativamente el PUE en comparación con los enfriadores enfriados por aire.

HVAC y edificio comercial

•Plantas centrales de agua helada: Sirven unidades de tratamiento de aire (AHU), unidades fan-coil (FCU) y vigas frías en edificios de oficinas comerciales, hoteles y hospitales.

•Refrigeración del distrito: múltiples unidades en paralelo con bombeo primario/secundario; Adecuado para circuitos de refrigeración central de campus o parques industriales.

Cadena de frío y procesamiento de alimentos

•Túneles de preenfriamiento: Suministro de agua enfriada a preenfriadores de placas o rociadores para productos frescos, mariscos y carnes.

•Antescámaras de almacenamiento en frío: refrigeración por serpentín con manejo de aire para zonas de amortiguamiento del nivelador de muelle donde se requieren temperaturas moderadas (2–10 °C).

•Procesamiento de bebidas y lácteos: agua de enfriamiento CIP, enfriamiento de la sección del pasteurizador y enfriamiento de la camisa del tanque.

Características técnicas principales

Tecnología de condensación evaporativa

A diferencia de los enfriadores enfriados por aire convencionales que rechazan el calor por completo a la temperatura ambiente del aire de bulbo seco, la unidad de enfriador de tornillo enfriado por evaporación Lynxcool utiliza un condensador evaporativo de serpentín y rociador integrado. El serpentín de refrigerante se humedece continuamente con agua recirculada mientras el ventilador aspira aire ambiente en contracorriente a través de la sección del serpentín. La evaporación de una pequeña fracción del agua absorbe el calor latente del refrigerante, lo que permite que la temperatura de condensación siga la temperatura ambiente de bulbo húmedo en lugar de la temperatura de bulbo seco.

En una condición ambiente típica de bulbo seco de 35 °C y de bulbo húmedo de 28 °C, un enfriador enfriado por aire puede condensarse a 48–52 °C mientras que la unidad condensada por evaporación se condensa a 38–42 °C: una diferencia de 8 a 12 K que reduce directamente la relación de presión del compresor, aumenta la eficiencia volumétrica y mejora el COP entre un 15 y un 25 %.

Compresor de doble tornillo con Vi variable

El compresor incorpora una válvula deslizante de relación de volumen (Vi) incorporada que ajusta la relación de compresión interna para que coincida con la relación de presión operativa real del sistema. Esto evita la sobrecompresión (trabajo desperdiciado) en condiciones de carga parcial o de baja temperatura ambiente y la subcompresión (pérdida de capacidad) en condiciones de alta temperatura ambiente o de alta carga. El resultado son curvas de eficiencia planas a carga parcial y un rendimiento constante en todo el entorno operativo.

•Rango de capacidad: 25–100% continuo, mediante válvula deslizante accionada por el PLC.

•Protección del compresor: interruptor diferencial de presión de aceite, sensor de temperatura de descarga, termistores de bobinado del motor, temporizador anti-reciclaje (ciclo de apagado mínimo de 10 minutos).

•Gestión de aceite: refrigeración de aceite por termosifón (preferible) o inyección de líquido; mirilla de nivel de aceite; Cargado de fábrica con el tipo y la cantidad de aceite especificados por el fabricante del compresor.

Control inteligente por microprocesador

La unidad enfriadora de tornillo enfriada por evaporación se suministra con un controlador de microprocesador desarrollado por Lynxcool que cuenta con una pantalla táctil HMI en color de 7 pulgadas. El controlador gestiona todas las funciones de la unidad, incluidas:

•Control PID de la temperatura de salida del agua enfriada (punto de ajuste ajustable de 3 a 15 °C)

•Carga/descarga del compresor con protección anti-ciclo corto.

•Ventilador del condensador evaporativo y puesta en escena de la bomba (opción de ventilador EC continuo disponible)

•Válvula de reposición de agua y gestión del ciclo de purga.

•Registro de alarmas completo con marca de tiempo; salida de relé de alarma remota

•Comunicación Modbus RTU/TCP para integración BMS/SCADA

•Programador semanal y entrada de limitación de demanda

Patín compacto ensamblado en fábrica

Todos los componentes (compresor, sección del condensador evaporativo, recipiente del evaporador, panel de control, tuberías de refrigerante y cabezales de distribución de agua) se montan en fábrica sobre una base de acero estructural y se interconectan antes del envío. Este preensamblaje de fábrica garantiza la integridad del circuito de refrigerante a prueba de fugas, la continuidad eléctrica verificada y las pruebas de funcionamiento a plena capacidad nominal antes de que la unidad salga de fábrica.

•Instalación: La unidad llega al sitio lista para la conexión eléctrica, la tubería de agua enfriada y la conexión de agua de reposición únicamente; no se requiere trabajo con refrigerante en el campo.

•Tiempo de puesta en servicio: normalmente 1 día para conexiones eléctricas/tuberías + ½ día para configuración de parámetros de control y verificación del primer inicio.

Tratamiento de agua y eliminador de deriva

Los sistemas evaporativos requieren tratamiento de agua para evitar incrustaciones, corrosión y crecimiento biológico en el circuito de aspersión. Las unidades Lynxcool están diseñadas para aceptar sistemas estándar de filtración y dosificación de flujo lateral e incluyen:

•Boquillas rociadoras de acero inoxidable (que no se obstruyen, reemplazables)

•Las cuchillas eliminadoras de deriva de PVC eliminan ≥ 99,97 % de las gotas de agua arrastradas (mitigación del riesgo de Legionella)

•Cárter inferior con calentador de sumidero para funcionamiento en ambientes bajo cero

•Válvula solenoide de purga automática con entrada de controlador basada en conductividad

•Filtro de malla de 50 micras de flujo lateral

¿Por qué elegir Lynxcool?

Liderazgo en eficiencia energética

Los enfriadores de tornillo enfriados por evaporación Lynxcool ofrecen constantemente valores COP de carga completa de 3,8 a 4,5 y valores de carga parcial integrada (IPLV) que superan los estándares mínimos de ASHRAE 90.1 entre un 15 y un 30 %. Durante una vida útil de 10 años, el ahorro de energía en comparación con un enfriador enfriado por aire equivalente generalmente recupera la diferencia del precio de compra unitario dentro de 2 a 3 años en regiones con tarifas eléctricas moderadas.

Pruebas completas de fábrica

Cada unidad se somete a una prueba de funcionamiento en fábrica a carga completa de un mínimo de 4 horas en un circuito de prueba de agua enfriada calibrado según las condiciones AHRI 550/590. El informe de prueba, que incluye la presión de succión/descarga del compresor, las temperaturas de entrada y salida del agua enfriada, el consumo de energía eléctrica y el COP calculado, se suministra con cada unidad como prueba documental del rendimiento nominal.

Amplia compatibilidad con refrigerantes

Las unidades estándar están diseñadas para R134a (bajo GWP, no inflamable, disponible a nivel mundial). Las variantes heredadas R22 y R507 están disponibles para mercados donde la infraestructura de suministro de R134a es limitada. El diseño de la unidad utiliza conexiones de cobre soldadas en todo el circuito de refrigerante y se prueba con una presión de 1,5 veces la presión de diseño antes de cargarla.

Soporte de ingeniería de aplicaciones

El equipo de ingeniería de Lynxcool brinda soporte preventa gratuito que incluye: análisis de temperatura de bulbo húmedo para el sitio del proyecto, simulación de energía anual (TRNSYS o método bin-hour), revisión de esquemas de tuberías y planos de distribución de la sala mecánica. Este soporte reduce el riesgo de diseño y garantiza que la unidad especificada coincida correctamente con el perfil de carga del edificio.

Costo total de propiedad competitivo

Fabricadas en China según los estándares de diseño internacionales (ASME, EN 378, GB 150), las unidades Lynxcool ofrecen costos de compra entre un 20% y un 35% por debajo de los equipos equivalentes de marcas europeas o norteamericanas, al tiempo que ofrecen un rendimiento y una calidad de construcción comparables. Las piezas de repuesto se mantienen en stock y están disponibles para envío urgente a todo el mundo; El diseño de la unidad utiliza modelos de compresores estándar de la industria para garantizar la disponibilidad de piezas a largo plazo.

Preguntas frecuentes

P: ¿En qué se diferencia un enfriador de tornillo enfriado por evaporación de un enfriador centrífugo enfriado por agua?

R:  Un enfriador centrífugo enfriado por agua requiere una torre de enfriamiento y un sistema de bombeo de agua del condensador separados, lo que agrega costos de capital, tuberías y una carga de mantenimiento separada. El enfriador de tornillo enfriado por evaporación es una unidad autónoma: el condensador evaporativo está integrado en el patín del enfriador, lo que elimina la necesidad de una torre de enfriamiento independiente, bombas de agua del condensador y un depósito asociado. La instalación se acerca más a una unidad enfriada por aire en simplicidad, mientras que las temperaturas de condensación se acercan a los niveles de eficiencia de la enfriada por agua.

P: ¿Cuál es la tasa de consumo de agua y cómo se compara con una torre de enfriamiento?

R: La evaporación en el circuito de pulverización del condensador consume aproximadamente entre 2,0 y 2,5 l/h por kW de calor rechazado (según las condiciones ambientales). Esto es comparable a una torre de enfriamiento equivalente que sirve a un enfriador enfriado por agua. El uso total de agua del sistema, incluida la purga y la deriva, suele ser de 3 a 4 l/h por kW de calor rechazado. En climas áridos donde los costos del agua son una preocupación, se pueden agregar preenfriadores de enfriador seco para reducir las horas de operación húmeda.

P: ¿Puede funcionar la unidad en condiciones ambientales frías (invierno)?

R: Sí. Por debajo de aproximadamente 12 °C de temperatura ambiente de bulbo húmedo, la bomba de pulverización se puede apagar y la unidad funciona como un enfriador enfriado por aire seco utilizando únicamente los ventiladores del condensador. Un calentador de sumidero controlado termostáticamente evita que el depósito de agua de rociado se congele a temperaturas ambiente de hasta –15 °C. Para sitios con funcionamiento prolongado bajo cero, se puede especificar un precondensador de enfriador seco protegido con glicol opcional para eliminar por completo el uso de agua en invierno.

P: ¿Cuál es la cantidad mínima de pedido y el plazo de entrega?

R: No hay una cantidad mínima de pedido; se aceptan unidades individuales. El plazo de entrega estándar desde la confirmación del pedido es de 8 a 12 semanas para modelos hasta LynxEC-582; 12 a 16 semanas para modelos más grandes. Es posible que haya espacios de producción exprés disponibles para proyectos urgentes. Los planos de ingeniería completos y los manuales de IOM se proporcionan entre 2 y 3 semanas después de realizar el pedido para respaldar la preparación civil y eléctrica en paralelo.

P: ¿Qué garantía y soporte posventa se ofrece?

R: Todas las unidades enfriadoras de tornillo enfriadas por evaporación Lynxcool tienen una garantía de 12 meses para las piezas desde la fecha de puesta en servicio (o 18 meses desde el envío, lo que ocurra primero). El compresor está cubierto por la garantía del fabricante original por el mismo período. Lynxcool mantiene un depósito de repuestos con envío al día siguiente para artículos de desgaste estándar. El diagnóstico remoto a través de la interfaz Modbus permite a los ingenieros de Lynxcool revisar los registros de fallas y los datos operativos sin una visita al sitio.
