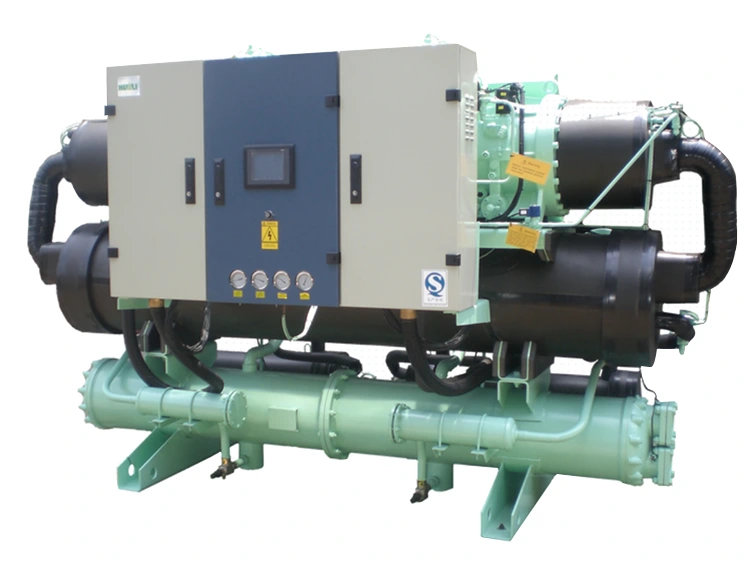

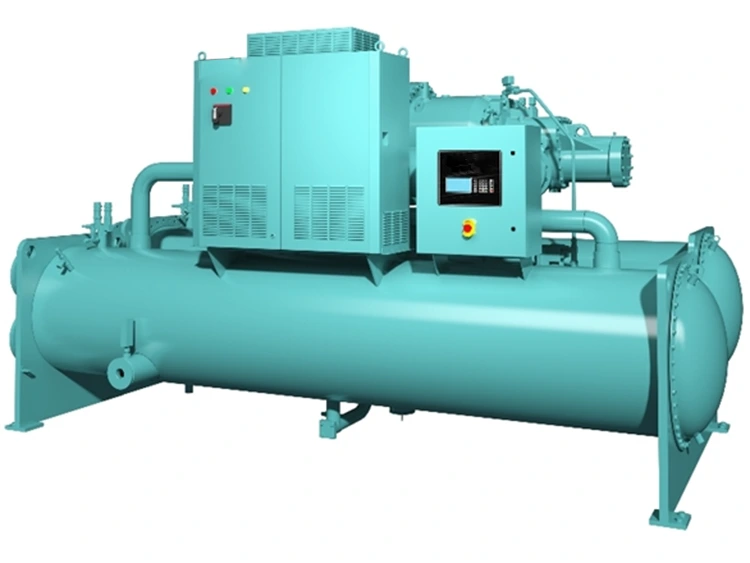

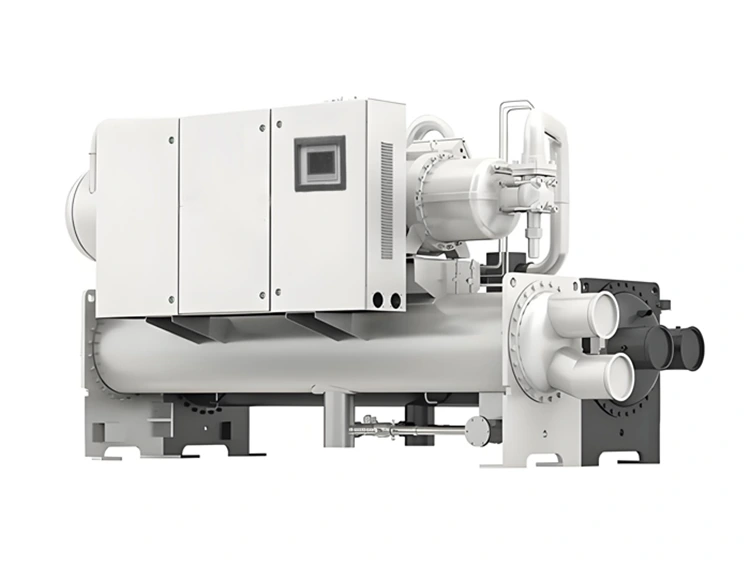

Unidad compresora de refrigeración de tornillo refrigerada por agua

Producida en China y exportada a cámaras frigoríficas de gran escala, plantas industriales de procesamiento de alimentos, instalaciones de fabricación farmacéutica, sistemas de enfriamiento de procesos químicos y salas de plantas enfriadoras comerciales en todo el mundo, la unidad compresora de refrigeración de tornillo enfriada por agua Lynxcool es la opción para aplicaciones donde la máxima eficiencia energética, la mayor capacidad de refrigeración por unidad de área de piso o el funcionamiento en climas de alta temperatura ambiente hacen que la condensación enfriada por agua sea la opción preferida o la única viable. Al rechazar el calor al agua de refrigeración de +28 °C a +35 °C en lugar de al aire ambiente de +35 °C a +45 °C, la unidad enfriada por agua alcanza temperaturas de condensación de 5 a 12 °C más bajas que una unidad equivalente enfriada por aire, lo que reduce directamente la relación de presión del compresor, mejora el COP entre un 10 y un 25 % y extiende el rango de funcionamiento a climas de alta temperatura ambiente donde la condensación enfriada por aire es ineficiente o poco práctica.

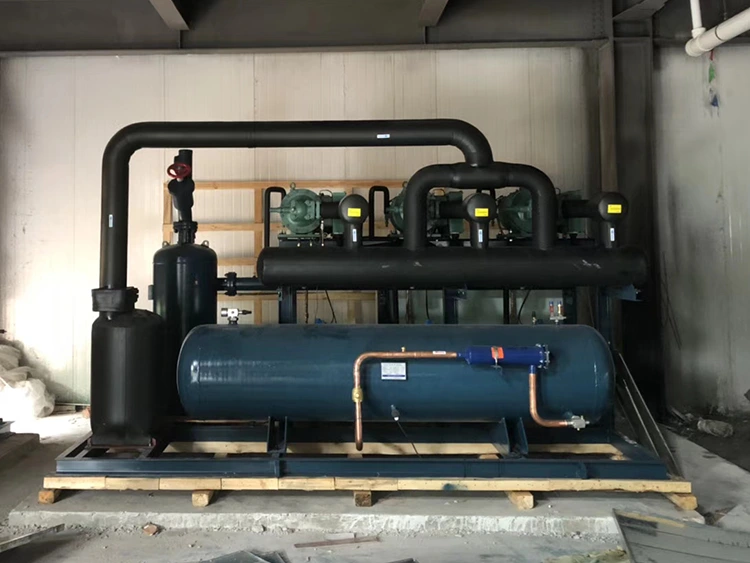

Cada unidad de compresor de refrigeración de tornillo enfriado por agua Lynxcool se ensambla en fábrica, se somete a pruebas de presión, de fugas y de funcionamiento en nuestras instalaciones de producción de China antes de su envío. La unidad se carga de fábrica con refrigerante y se prueba en condiciones nominales: las presiones y temperaturas de succión y descarga, las temperaturas de entrada y salida del agua de condensación, la presión y temperatura del aceite, el consumo total de energía y el COP calculado se miden y registran en el informe de prueba de fábrica que se proporciona con cada unidad. Refrigerantes estándar: R404A, R507A, R448A, R449A, R134a y R22 (proyectos de reemplazo). El condensador enfriado por agua se suministra con conexiones bridadas al circuito de agua de refrigeración del cliente.

Capacidades clave

•Condensación enfriada por agua para una mayor eficiencia: temperatura de condensación entre 5 y 12 °C más baja que la equivalente enfriada por aire en el mismo ambiente; Mejora del COP entre un 10% y un 25%; La capacidad del compresor aumenta entre un 8% y un 15% a potencia equivalente.

•Opciones de condensador de carcasa y tubos o de placas: carcasa y tubos para aplicaciones de gran capacidad y compatibles con amoníaco; Placa soldada para uso compacto y aplicaciones HFC.

•Adecuado para climas con ambientes elevados: temperatura de condensación independiente de la temperatura del aire ambiente; Rendimiento constante en Medio Oriente, el sur de Asia y climas tropicales donde las unidades enfriadas por aire tienen dificultades.

•Instalación interior: unidad instalada en el interior de la sala de máquinas; sin huella exterior; sin exposición al clima ni a los rayos UV en la unidad; vida útil más larga; menor ruido al exterior del edificio.

•Compresor de tornillo semihermético o de tipo abierto: modulación continua de capacidad del 25 al 100 %; rango de temperatura de evaporación de −45 °C a +10 °C; Múltiples marcas líderes de compresores disponibles.

•Amplia gama de capacidades: capacidad de refrigeración de 80 kW a 1200 kW en una sola unidad; tareas más importantes mediante la disposición de unidades paralelas.

•Automatización PLC: PLC Siemens o Delta con HMI táctil; gestión de capacidad total, seguridad y alarmas; Interfaz Modbus/BACnet/OPC-UA SCADA.

Parámetros técnicos

Todas las unidades de compresores de refrigeración de tornillo enfriados por agua se ensamblan en fábrica, se prueban a presión y a carga completa en China con un suministro de agua de refrigeración conectado al condensador. La documentación de fábrica incluye: certificado de prueba de presión del circuito de refrigerante (1,5 × presión de diseño), certificado de prueba hidráulica del condensador, registro de rodaje del compresor, registro de parámetros de funcionamiento a plena carga en condiciones nominales, informe de verificación del funcionamiento del dispositivo de seguridad y prueba de seguridad eléctrica. La declaración de conformidad CE, la documentación del equipo de presión PED y el manual de puesta en servicio se proporcionan con cada unidad enviada desde nuestras instalaciones de producción en China.

Ámbito de aplicación

Cámaras frigoríficas y almacenes congelados a gran escala |  Alta eficiencia, alta capacidad

La unidad compresora de refrigeración de tornillo enfriada por agua Lynxcool producida en China es la planta de refrigeración preferida para grandes cámaras frigoríficas y almacenes de congelados donde la máxima eficiencia energética y la mayor capacidad de refrigeración por unidad de superficie interior son los principales criterios de selección. Una unidad enfriada por agua que sirve a un gran almacén de congelados a una temperatura de -18 °C a -25 °C logra un COP entre 10 y 25 % más alto que una unidad equivalente enfriada por aire, lo que se traduce directamente en menores costos anuales de electricidad por tonelada de producto congelado almacenado.

La unidad se instala en una sala de máquinas interior, lo que elimina las limitaciones del equipo exterior de los diseños enfriados por aire y permite que la sección de condensación se beneficie de la temperatura estable del agua de la torre de enfriamiento independientemente de la temperatura del aire ambiente. Varias unidades en paralelo con una torre de refrigeración común dan servicio a grandes centros de distribución de productos congelados de más de 10.000 m³ desde una sala de máquinas centralizada y controlable.

Plantas de procesamiento de alimentos |  Enfriamiento continuo de procesos de alta resistencia

Las plantas de procesamiento de alimentos (sacrificio y procesamiento de carne, procesamiento de mariscos, producción de lácteos, bebidas y comidas preparadas) requieren sistemas de refrigeración que funcionen continuamente con factores de trabajo altos, temperaturas estables y un tiempo de inactividad mínimo. La unidad de tornillo enfriada por agua fabricada en China se adapta mejor a esta exigente tarea que las alternativas enfriadas por aire porque la temperatura de condensación es controlada por el circuito de la torre de enfriamiento en lugar de seguir la temperatura del aire ambiente, lo que proporciona condiciones operativas estables durante todo el turno de producción independientemente del clima exterior.

La reducción de la variabilidad de la temperatura de condensación se traduce en condiciones de funcionamiento más estables del compresor, menor estrés mecánico en los componentes del compresor y mayor tiempo entre intervenciones de mantenimiento programadas. Las aplicaciones de enfriamiento de procesos de 0 °C a −10 °C son la aplicación principal, mientras que la congelación rápida de −30 °C a −40 °C se realiza mediante sistemas de dos etapas o en cascada que utilizan la misma infraestructura de condensadores enfriados por agua.

Fabricación farmacéutica y refrigeración de salas blancas |  Condiciones estables

Las instalaciones de fabricación farmacéutica, las salas limpias y los entornos de laboratorio requieren sistemas de refrigeración que mantengan condiciones de temperatura y humedad muy estables sin ruidos ni vibraciones del aire exterior que afectarían procesos o instrumentos sensibles. La unidad de tornillo refrigerada por agua instalada en interiores producida en China por Lynxcool cumple estos requisitos: la unidad está instalada en una sala de máquinas exclusiva aislada del área de producción; el condensador enfriado por agua elimina por completo el ruido del ventilador del condensador; los soportes antivibración en el bastidor del patín aíslan la vibración del compresor de la estructura del edificio; y la temperatura estable del agua de la torre de enfriamiento proporciona condiciones de condensación controlables con precisión durante todo el año. Para las cámaras frigoríficas farmacéuticas reguladas por GDP, el alto COP y la modulación precisa de la capacidad de la unidad de tornillo enfriada por agua permiten un control estricto de la banda de temperatura (±0,5 °C) en el área de almacenamiento del producto.

Enfriamiento de procesos químicos y petroquímicos |  Medios agresivos y de alta presión

Las aplicaciones de enfriamiento de procesos químicos y petroquímicos a menudo involucran fluidos de proceso a presiones elevadas, temperaturas ambiente altas o ambientes químicos agresivos que impiden la condensación enfriada por aire. La unidad de tornillo enfriada por agua fabricada en China utiliza un condensador de carcasa y tubos que se puede especificar con tubos de acero inoxidable o titanio para una química agresiva del agua de refrigeración y con presiones de diseño elevadas para aplicaciones de proceso. La unidad se instala en el interior, protegida del entorno exterior de la planta de proceso. Para aplicaciones que requieren refrigerante secundario (glicol, salmuera o fluido de proceso) en lugar de refrigerante directo a los intercambiadores de calor de proceso, la unidad enfriada por agua se conecta a un intercambiador de calor de placas intermedio en el circuito de agua de refrigeración.

Climas de alta temperatura ambiente |  Medio Oriente, Sur de Asia, Tropical

En climas donde las temperaturas ambiente exceden regularmente los 40°C a 50°C, la condensación enfriada por aire se vuelve ineficiente o imposible: la temperatura de condensación aumenta por encima de los 60°C, la relación de presión del compresor aumenta dramáticamente, la capacidad cae y los disparos de seguridad por alta presión se vuelven frecuentes. La unidad refrigerada por agua producida en China por Lynxcool es la solución definitiva para la refrigeración en estos climas de altas temperaturas.

La torre de enfriamiento suministra agua al condensador entre +28°C y +33°C incluso cuando la temperatura del aire ambiente es de 45°C o superior, manteniendo las temperaturas de condensación en el rango de +35°C a +40°C y preservando la capacidad y eficiencia del compresor en los valores de diseño. Lynxcool ha instalado unidades de tornillo enfriadas por agua en cámaras frigoríficas, plantas de procesamiento de alimentos e instalaciones farmacéuticas en todo Oriente Medio, el sur de Asia y Asia tropical, donde las alternativas enfriadas por aire constantemente no funcionan a altas temperaturas ambientales de verano.

Características técnicas principales

01 — Condensación enfriada por agua: la ventaja termodinámica

El caso termodinámico para la condensación enfriada por agua es sencillo: la torre de enfriamiento suministra agua del condensador a la temperatura de bulbo húmedo del aire ambiente más la temperatura de aproximación de la torre de enfriamiento, generalmente de +28°C a +33°C en un clima templado o subtropical. Un condensador enfriado por aire está limitado a la temperatura ambiente de bulbo seco como disipador de calor; en un día de 35°C en un clima templado, el condensador enfriado por aire alcanza una temperatura de condensación de aproximadamente 45°C a 50°C. Un condensador enfriado por agua alcanza el mismo día una temperatura de condensación de aproximadamente 35 °C a 38 °C.

Esta temperatura de condensación de 10 °C a 12 °C menos reduce la relación de presión del compresor, lo que mejora directamente el COP del compresor entre un 10 % y un 25 % y aumenta la capacidad de refrigeración entre un 8 % y un 15 % con la misma potencia del eje. En climas cálidos donde la temperatura de bulbo seco alcanza entre 45 °C y 50 °C, la ventaja de la condensación enfriada por agua es aún más pronunciada: una unidad enfriada por aire puede no ser capaz de mantener la presión de condensación nominal dentro de límites seguros, mientras que una unidad enfriada por agua continúa funcionando eficientemente con agua de torre de enfriamiento entre +32 °C y +36 °C.

02 — Condensador de carcasa y tubos: robusto, útil y de alta capacidad

La configuración de condensador estándar para la unidad compresora de refrigeración de tornillo enfriada por agua Lynxcool fabricada en China es un intercambiador de calor de carcasa y tubos con refrigerante que se condensa en el lado de la carcasa y agua de refrigeración que fluye a través de los tubos.

Se prefiere el diseño de carcasa y tubo para unidades de gran capacidad (más de 150 kW) porque:

(1) proporciona un gran volumen del lado del refrigerante que actúa como amortiguador contra variaciones de carga a corto plazo, manteniendo una presión de condensación estable en condiciones transitorias;

(2) el haz de tubos se puede quitar individualmente para inspección, limpieza o reemplazo de tubos sucios o dañados sin reemplazar el condensador completo;

(3) resiste las presiones de refrigerante más altas de aplicaciones de baja temperatura sin la limitación de presión de los intercambiadores de placas soldadas;

(4) es compatible con el refrigerante de amoníaco (R717) cuando se especifican tubos de acero inoxidable, lo que lo convierte en el condensador estándar para sistemas de amoníaco.

Para unidades HFC de menor capacidad (por debajo de 150 kW) donde se prioriza el tamaño compacto, se encuentra disponible como alternativa un condensador intercambiador de calor de placas soldadas.

03 — Opción de accionamiento del compresor VFD para máxima eficiencia a carga parcial

El mecanismo de modulación de capacidad del compresor de tornillo estándar (la válvula deslizante) reduce la capacidad al reducir efectivamente el volumen barrido activo del par de rotores, pero el motor del compresor continúa funcionando a una velocidad fija y la eficiencia mecánica del compresor disminuye con carga parcial. Un variador de frecuencia (VFD) en el motor del compresor proporciona un mecanismo adicional de ahorro de energía: a carga parcial, la velocidad del compresor se reduce en proporción a la capacidad requerida, lo que reduce la potencia del eje del motor aproximadamente en proporción al cubo de la velocidad con cargas muy bajas.

La combinación de modulación de válvula deslizante y control de velocidad VFD en la unidad de tornillo enfriada por agua Lynxcool fabricada en China proporciona la mejor eficiencia de carga parcial alcanzable en todo el rango de capacidad del 10 al 100%, particularmente valiosa para cámaras frigoríficas y sistemas de enfriamiento de procesos con cargas altamente variables, donde el compresor opera a carga parcial durante la mayoría de las horas de funcionamiento. El accionamiento del compresor VFD está disponible como opción instalada de fábrica en todos los modelos; El equipo de ingeniería de Lynxcool con sede en China calcula el ahorro de energía anual y el período de recuperación de la opción VFD para cada proyecto.

04 — Integración del circuito de agua de refrigeración y tratamiento de agua

El rendimiento de un sistema de refrigeración enfriado por agua depende fundamentalmente de la calidad y el caudal del suministro de agua del condensador. La acumulación de incrustaciones en los tubos del condensador aumenta la resistencia térmica, eleva la temperatura de condensación, reduce el COP y, eventualmente, puede bloquear los tubos. La corrosión del material de los tubos provoca fugas y fallas en los tubos. El crecimiento biológico (Legionella y otras bacterias) en la torre de enfriamiento y el circuito de agua del condensador es un peligro para la salud pública que requiere una gestión activa.

El equipo de ingeniería de Lynxcool con sede en China proporciona orientación para el diseño del circuito de agua del condensador para cada proyecto de unidad enfriada por agua: selección de la torre de enfriamiento para que coincida con el trabajo de rechazo de calor del condensador en la temperatura de bulbo húmedo del sitio; dimensionamiento de la tubería de agua del condensador; ubicaciones de válvulas de equilibrio y filtros; y especificaciones del sistema de tratamiento de agua que cubren la inhibición de incrustaciones, la inhibición de la corrosión y la dosificación de biocidas. Con cada unidad se proporciona una especificación de calidad del agua del condensador como base para el programa de tratamiento de agua.

05 — Instalación en interiores: ruido, clima y ventajas de seguridad

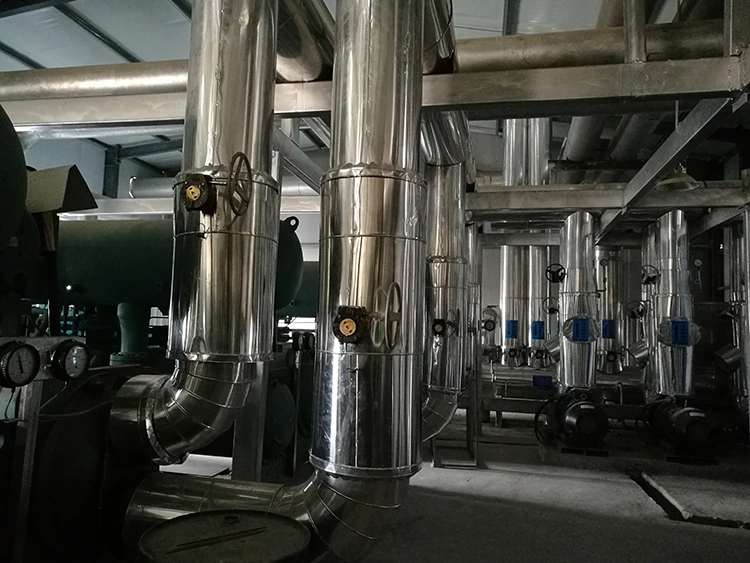

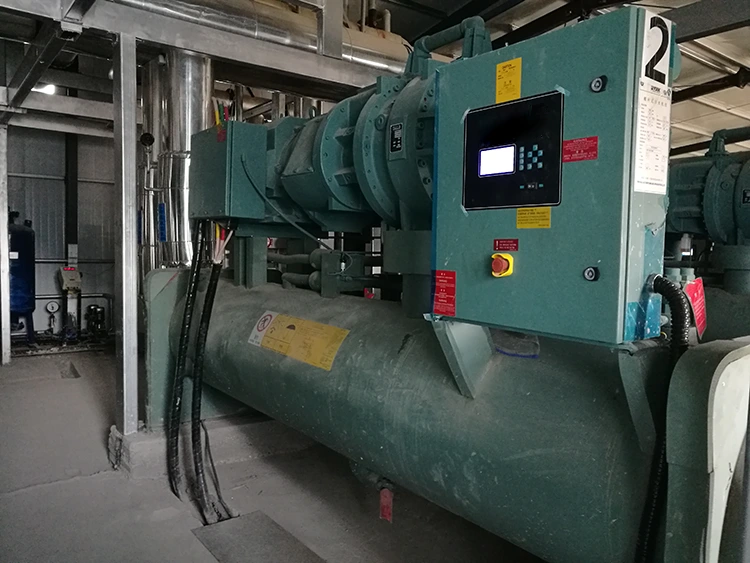

La unidad de tornillo refrigerada por agua se instala en el interior, en una sala de máquinas exclusiva, mientras que la torre de refrigeración se encuentra al aire libre, en el tejado o en el patio. Esta separación de la planta de refrigeración del ambiente exterior proporciona cuatro ventajas operativas significativas en comparación con una unidad exterior enfriada por aire.

ruido:El ruido mecánico y del compresor de la unidad interior está contenido dentro de la sala de máquinas, y solo el ruido del ventilador de la torre de enfriamiento se escucha externamente, generalmente entre 5 y 10 dB(A) menos que una unidad exterior equivalente enfriada por aire en el perímetro del edificio.

protección contra el clima:El compresor, el sistema de aceite, los controles y los componentes eléctricos están protegidos de la lluvia, la radiación UV, los ciclos de humedad y la niebla salina, lo que prolonga la vida útil y reduce la frecuencia del mantenimiento.

seguridad:La sala de máquinas se puede cerrar con llave, evitando el acceso no autorizado a la instalación frigorífica.

estabilidad ambiental:La temperatura de la sala de máquinas es más estable que la temperatura ambiente exterior, lo que reduce el estrés térmico en los componentes del compresor y los equipos eléctricos.

06 — Control PLC con compensación de temperatura del agua de refrigeración

El sistema de control PLC de la unidad de refrigeración de tornillo enfriada por agua Lynxcool fabricada en China incluye una funcionalidad específica para el funcionamiento enfriado por agua que no está presente en los controladores de unidades enfriadas por aire. Compensación de la temperatura del agua de refrigeración: el PLC monitorea la temperatura de entrada del agua del condensador y ajusta el punto de ajuste de la capacidad del compresor para mantener la presión de condensación objetivo a medida que la temperatura del agua varía estacional o diurna. A bajas temperaturas del agua de refrigeración (invierno o noche), el PLC reduce la velocidad del compresor o la posición de la válvula deslizante para mantener la presión de condensación mínima estable, ahorrando energía.

A altas temperaturas del agua de refrigeración (pico de verano), el PLC garantiza que el compresor no exceda el límite de disparo de alta presión perdiendo capacidad o activando una alarma de alta presión de condensación antes de un disparo de seguridad. El monitoreo del caudal de agua del condensador mediante presión diferencial a través del condensador o interruptor de flujo confirma el flujo adecuado antes y durante el funcionamiento del compresor: una protección de seguridad que evita el sobrecalentamiento del condensador ante la pérdida del flujo de agua de refrigeración.

Por qué asociarse con Lynxcool

Lynxcool ha estado diseñando y fabricando unidades compresoras de refrigeración de tornillo enfriadas por agua en China durante más de 20 años, acumulando una amplia experiencia en aplicaciones de refrigeración de grandes almacenes frigoríficos, procesamiento de alimentos, productos farmacéuticos y refrigeración de procesos industriales en climas estándar y de ambiente alto. Nuestras instalaciones de producción de unidades de tornillo refrigeradas por agua en China combinan la fabricación de condensadores de carcasa y tubos, el suministro de compresores de marcas líderes a nivel mundial, el ensamblaje de paneles PLC y pruebas integrales de funcionamiento en fábrica con agua de refrigeración conectada. A continuación se detallan las razones clave por las que los contratistas de refrigeración, los desarrolladores de cámaras frigoríficas y los ingenieros de procesos eligen Lynxcool como su socio de unidades de tornillo refrigeradas por agua.

Fabricación interna de condensadores de carcasa y tubos

El condensador de carcasa y tubos es el componente diferenciador crítico de una unidad de refrigeración enfriada por agua. Lynxcool fabrica condensadores de carcasa y tubos internamente en nuestras instalaciones de producción de China, controlando el diseño del haz de tubos, la integridad de la unión de tubo a placa de tubos, la fabricación de la carcasa y las pruebas de presión. La fabricación interna nos permite personalizar el material de los tubos (cobre para aplicaciones de HFC; acero inoxidable 316L para servicios químicos de agua agresivos o amoníaco), la disposición de los pasos de los tubos y las posiciones de las boquillas de conexión según los requisitos específicos de cada proyecto. Cada condensador producido en China se somete a pruebas de presión hidráulica a 1,5 veces la presión de diseño tanto en el lado de la carcasa como en el lado del tubo, con certificados de prueba independientes para cada límite de presión.

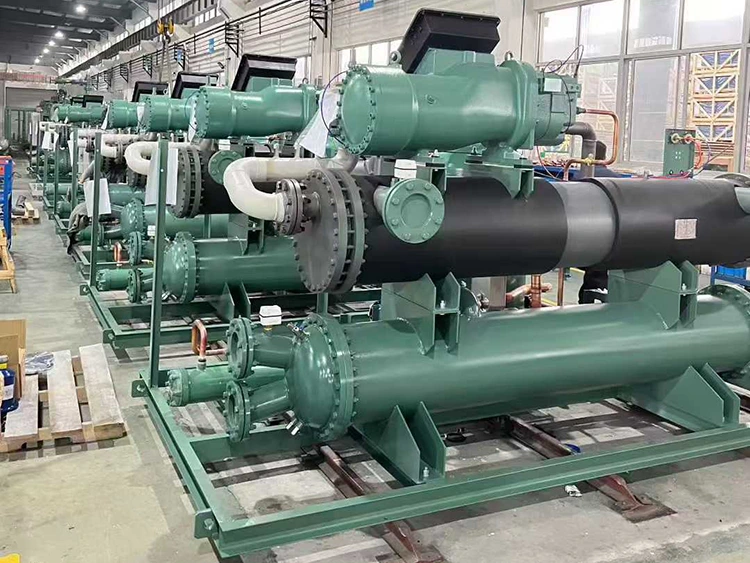

Prueba de funcionamiento en fábrica con agua de refrigeración conectada

Cada unidad de tornillo enfriada por agua Lynxcool se prueba en funcionamiento en nuestras instalaciones de producción de China con un suministro de agua de refrigeración conectado al condensador, no simplemente una verificación de funcionamiento mecánica. La prueba de funcionamiento en fábrica se lleva a cabo a la temperatura nominal de evaporación, la temperatura nominal de entrada del agua de condensación y la capacidad nominal, con todos los parámetros operativos medidos y registrados: presiones y temperaturas de succión y descarga, temperaturas y caudal de entrada y salida del agua de condensación, potencia del eje del compresor, potencia total de la unidad, presión y temperatura del aceite y COP calculado.

Esta prueba integral de rendimiento térmico de fábrica verifica que la unidad funcionará según las especificaciones en el sitio y proporciona datos de rendimiento básicos para futuras evaluaciones comparativas de mantenimiento. El informe de prueba completo se proporciona con cada unidad enviada desde nuestras instalaciones de China.

Coordinación de ingeniería del lado del agua y torres de enfriamiento

Un sistema de refrigeración enfriado por agua funciona tan bien como lo permite su circuito de agua de refrigeración. El equipo de ingeniería de refrigeración de Lynxcool con sede en China brinda soporte completo de ingeniería del lado del agua para cada proyecto: selección de la torre de enfriamiento para que coincida con el rechazo de calor del condensador en el perfil de temperatura de bulbo húmedo del sitio; dimensionamiento de tuberías de agua de refrigeración y selección de bombas; especificación del programa de tratamiento de agua del condensador; documentación de gestión del riesgo de legionella; y análisis de operación invernal (protección anticongelante para la torre de enfriamiento y circuito de agua del condensador en climas fríos). Este soporte de ingeniería del lado del agua, proporcionado como parte del proceso de pedido estándar, distingue a Lynxcool de los proveedores que venden la unidad de refrigeración pero dejan que el contratista diseñe por separado el sistema de agua de refrigeración.

Experiencia en clima ambiental alto

Lynxcool ha instalado unidades de refrigeración de tornillo enfriadas por agua producidas en China en cámaras frigoríficas, plantas de procesamiento de alimentos e instalaciones farmacéuticas en todo el Medio Oriente, la Península Arábiga, el sur de Asia y el sudeste asiático tropical, climas donde las temperaturas ambiente alcanzan habitualmente entre 45 °C y 50 °C durante los meses de verano y la refrigeración enfriada por aire es un desafío termodinámico o poco práctica. Nuestro equipo de ingeniería con sede en China tiene experiencia en el diseño de sistemas de refrigeración para estos climas exigentes: tamaño de torres de enfriamiento de alta temperatura de bulbo húmedo; diseño de presión de condensación elevada del circuito frigorífico; componentes eléctricos resistentes al calor; y aislamiento y protección solar para la torre de enfriamiento exterior y las tuberías de conexión. Para clientes de alto ambiente, Lynxcool proporciona un análisis de rendimiento multiambiente que muestra la capacidad de la unidad y el COP en toda la gama de condiciones estacionales en la ubicación del proyecto.

Precios competitivos de origen chino

Las unidades de refrigeración de tornillo enfriadas por agua de fabricantes europeos conllevan importantes sobreprecios que reflejan el contenido de ingeniería, los bajos volúmenes de producción en los mercados occidentales y los costos internos de fabricación del condensador. Al estar fabricado en China con condensadores internos y marcas de compresores líderes a nivel mundial, Lynxcool puede ofrecer unidades de tornillo refrigeradas por agua, totalmente diseñadas y probadas en fábrica, con la marca CE, entre un 20% y un 35% por debajo de los productos equivalentes ensamblados en Europa. Para grandes proyectos de almacenamiento frigorífico y procesamiento de alimentos que requieren entre 500 y 1500 kW de capacidad de refrigeración, el ahorro de capital en comparación con el abastecimiento europeo es muy significativo. Nuestra eficiencia de producción en China se transmite directamente a los clientes como precios competitivos sin comprometer la calidad de la marca del compresor, el estándar de fabricación del condensador, el rigor de las pruebas de funcionamiento en fábrica o la capacidad del sistema PLC.

Certificaciones y estándares

•ISO 9001: Sistema de gestión de calidad, planta de producción en China

•Marcado CE: Conformidad europea (Directiva de máquinas 2006/42/CE)

•PED 2014/68/UE — Directiva sobre equipos a presión; Condensador de carcasa y tubos, separador de aceite, receptor.

•EN 378 — Sistemas de refrigeración y bombas de calor; requisitos de seguridad y medioambientales

•Condensador de carcasa y tubos: prueba de presión hidráulica a 1,5 veces la presión de diseño; Certificados independientes del lado de la carcasa y del tubo.

•Reglamento de gases fluorados (UE) 517/2014: configuraciones disponibles que cumplen con R448A / R449A de bajo GWP

•Prueba de funcionamiento en fábrica: rendimiento térmico a plena carga en condiciones nominales con agua de refrigeración; informe de prueba por unidad

•Aprobaciones de fabricantes de compresores: autorización de fábrica de Bitzer / Hanbell / Fusheng / Carlyle

Historial

•Más de 2000 unidades de compresores de refrigeración de tornillo enfriados por agua producidas en China e instaladas en todo el mundo

•Capacidad de refrigeración desde unidades de cuartos fríos comerciales de 80 kW hasta instalaciones de plantas industriales de 1.200 kW.

•Aplicaciones: grandes cámaras frigoríficas, almacenes de congelados, plantas de procesamiento de alimentos, fabricación farmacéutica, refrigeración de procesos químicos.

•Instalaciones de alta temperatura en Oriente Medio, la Península Arábiga, el sur de Asia y Asia tropical

•98% de entrega a tiempo desde nuestras instalaciones de producción en China

•Garantía estándar: 18 meses desde la puesta en servicio o 24 meses desde el envío, lo que ocurra primero; transferencia de garantía del fabricante del compresor

Preguntas frecuentes

P: ¿Cuál es la ventaja de eficiencia de una unidad enfriada por agua sobre una unidad enfriada por aire?

R: La ventaja de eficiencia de una unidad de tornillo enfriada por agua sobre una unidad equivalente enfriada por aire depende de la temperatura ambiente y el clima. En un clima templado (pico de bulbo seco 35 °C, bulbo húmedo 24 °C), la torre de enfriamiento suministra agua del condensador a aproximadamente +30 °C a +33 °C, logrando una temperatura de condensación de aproximadamente +35 °C a +38 °C. Una unidad enfriada por aire en la misma temperatura ambiente alcanza una temperatura de condensación de aproximadamente +45°C a +50°C. La temperatura de condensación de 10 a 12 °C más baja de la unidad enfriada por agua reduce la relación de presión del compresor y mejora el COP entre un 10 y un 25 %, dependiendo de la temperatura de evaporación. En un clima cálido (pico de bulbo seco 45 °C, bulbo húmedo 28 °C), la ventaja es más pronunciada: la unidad enfriada por agua logra una condensación de +35 °C mientras que la unidad enfriada por aire tiene dificultades para condensar entre +55 °C y +60 °C o puede dispararse por alta presión. Los ahorros anuales en costos de energía del 15% al ​​25% en comparación con las enfriadas por aire son típicos de las instalaciones enfriadas por agua en climas tropicales y subtropicales.

P: ¿Qué calidad de agua de refrigeración se requiere y qué tratamiento de agua se necesita?

R: El agua de refrigeración para el condensador debe estar limpia, filtrada y tratada para controlar las incrustaciones, la corrosión y el crecimiento biológico. Lynxcool recomienda la siguiente calidad mínima de agua para condensadores de tubos de cobre: ​​pH 7,0–8,5; dureza total < 400 mg/l como CaCO₃; cloruro < 200 mg/l; sólidos suspendidos < 50 mg/l. Un programa mínimo de tratamiento de agua incluye ajuste de pH, inhibidor de incrustaciones, inhibidor de corrosión y dosificación de biocidas (normalmente biocidas oxidantes como cloro o bromo más un biocida no oxidante para el control del lodo). El control de la purga (mantener los ciclos de concentración dentro de los límites de diseño) es esencial para evitar la acumulación de incrustaciones. Para químicas de agua agresivas (alto contenido de cloruro, bajo pH o alto total de sólidos disueltos), se especifican condensadores de tubo de acero inoxidable o titanio. Lynxcool proporciona especificaciones de calidad del agua del condensador y un programa de tratamiento recomendado con cada unidad fabricada en China.

P: ¿Se puede utilizar la unidad con una torre de enfriamiento existente o se debe proporcionar una torre nueva?

R: Se puede utilizar una torre de enfriamiento existente si tiene suficiente capacidad adicional para rechazar la carga de calor adicional de la nueva unidad de refrigeración y si la calidad del agua del condensador cumple con las especificaciones. Los parámetros clave a verificar son: capacidad de la torre de enfriamiento (kW de rechazo de calor) en la temperatura de bulbo húmedo de diseño del sitio y temperaturas del agua del condensador; caudal de agua de la torre de enfriamiento disponible para el nuevo condensador; y calidad del agua del condensador. El equipo de ingeniería de Lynxcool con sede en China evalúa la compatibilidad de la torre de enfriamiento existente con la nueva unidad como parte del proceso de ingeniería de la aplicación y asesora sobre cualquier mejora de capacidad o mejora del tratamiento de agua requerida. Si se requiere una nueva torre de enfriamiento, Lynxcool suministra torres de enfriamiento desde nuestras instalaciones de producción en China como parte del paquete completo del sistema de refrigeración.

P: ¿Se recomienda un VFD en el motor del compresor?

R: El accionamiento del compresor VFD se recomienda para aplicaciones con una operación de carga parcial significativa, generalmente cámaras frigoríficas y sistemas de enfriamiento de procesos donde la carga de refrigeración varía en más del 30 % del pico durante el programa de operación. Al 50 % de la velocidad del compresor, un VFD reduce la potencia del eje del motor en aproximadamente un 50 % en comparación con el funcionamiento de velocidad fija a la misma capacidad (la válvula deslizante por sí sola reduce la capacidad al 50 % pero no reduce la velocidad o la potencia del motor proporcionalmente). El período de recuperación de la opción VFD depende del número de horas de funcionamiento anuales con carga parcial y de la tarifa eléctrica local; normalmente de 2 a 4 años para cámaras frigoríficas con más de 3000 horas por año con una carga inferior al 70%. El equipo de ingeniería de Lynxcool con sede en China calcula el ahorro de energía anual y el período de recuperación de la inversión de la opción VFD para cada proyecto como parte del informe de ingeniería de aplicación estándar.

P: ¿Qué sucede si el suministro de agua de refrigeración se interrumpe durante el funcionamiento?

R: La unidad de tornillo enfriada por agua Lynxcool fabricada en China está protegida contra la interrupción del suministro de agua de refrigeración mediante un interruptor de flujo o un monitor de presión diferencial en la entrada de agua del condensador. Si el flujo de agua de refrigeración cae por debajo del mínimo requerido para el funcionamiento seguro del condensador, el interruptor de flujo se abre, lo que activa una alarma de alta presión de condensación y, si no se restablece dentro de un tiempo establecido, un disparo del compresor. Un interruptor de seguridad de alta presión proporciona una protección de respaldo final, activando el compresor si la presión de condensación aumenta hasta el límite de seguridad a pesar de la protección del flujo. Después de un disparo del flujo de agua de refrigeración, el compresor no se reinicia automáticamente hasta que se reconoce la falla y se confirma que se restablece el flujo de agua de refrigeración. Para aplicaciones críticas, Lynxcool recomienda una bomba de agua de refrigeración de reserva con cambio automático para proteger contra fallas de la bomba.

P: ¿Cómo se compara la unidad enfriada por agua con la unidad enfriada por aire en términos de complejidad de instalación?

R: La unidad enfriada por agua requiere más infraestructura que una unidad enfriada por aire: una torre de enfriamiento (exterior), tuberías de agua de refrigeración entre la torre y el condensador, una bomba de agua de refrigeración y un sistema de tratamiento de agua. La unidad de refrigeración en sí es más sencilla de instalar: está ubicada en el interior, ocupa un espacio más pequeño que la unidad equivalente enfriada por aire y solo requiere suministro eléctrico, conexiones de tuberías de refrigerante a los evaporadores y conexiones de agua de refrigeración. El costo total de instalación (unidad más torre de enfriamiento, tuberías, bomba y tratamiento de agua) suele ser entre un 15% y un 25% más alto que el de una instalación equivalente enfriada por aire. Sin embargo, el menor costo energético anual del sistema refrigerado por agua generalmente recupera este costo de capital adicional en un plazo de 3 a 6 años, y las ventajas de la instalación en interiores (ruido, protección contra el clima, seguridad) tienen un valor que va más allá del costo energético por sí solo.

P: ¿Dónde se fabrican estas unidades y qué estándares de calidad se aplican?

R: Cada unidad de compresor de refrigeración de tornillo enfriado por agua Lynxcool se ensambla y prueba en China en nuestras instalaciones de producción con certificación ISO 9001. Estamos orgullosos de nuestra herencia Made in China y Producido en China. El control de calidad incluye: prueba de presión del circuito de refrigerante (1,5 veces la presión de diseño), prueba de presión hidráulica del condensador de carcasa y tubos en ambos lados de la carcasa y del tubo, prueba de fugas del circuito de refrigerante (detector electrónico), prueba de funcionamiento a carga completa en fábrica en condiciones nominales con agua de refrigeración conectada, verificación del funcionamiento del dispositivo de seguridad y prueba de seguridad eléctrica. El marcado CE y la documentación PED 2014/68/UE son estándar. El informe completo de la prueba de fábrica, la Declaración de conformidad CE, los certificados de prueba hidráulica del condensador y el manual de puesta en servicio se proporcionan con cada unidad enviada desde nuestras instalaciones de producción en China.
