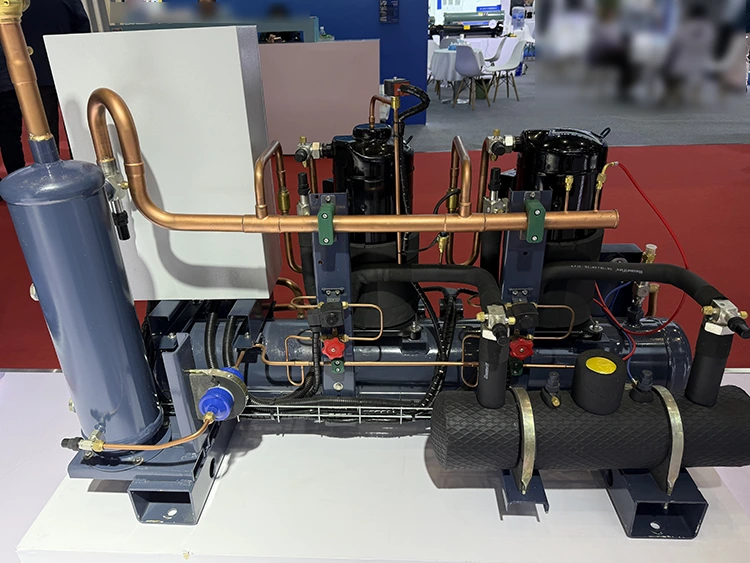

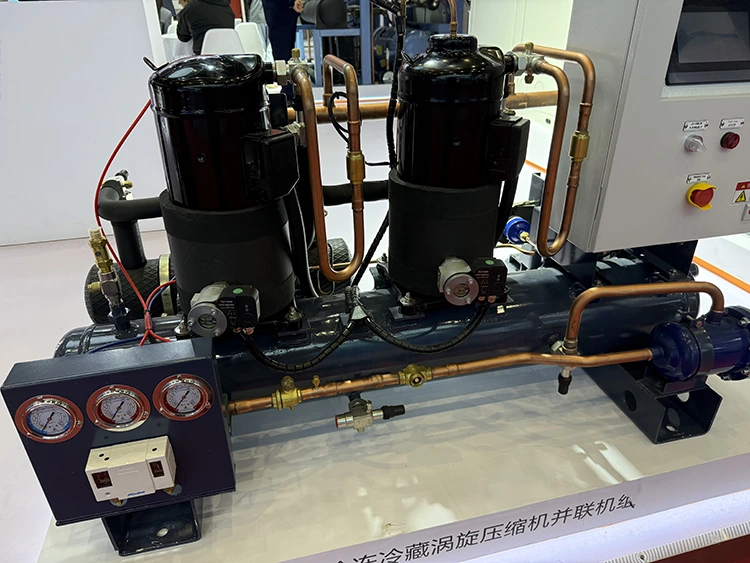

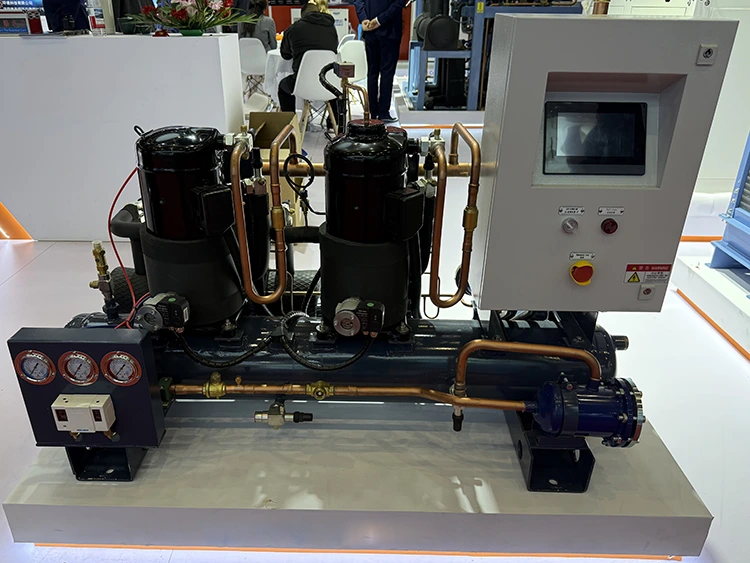

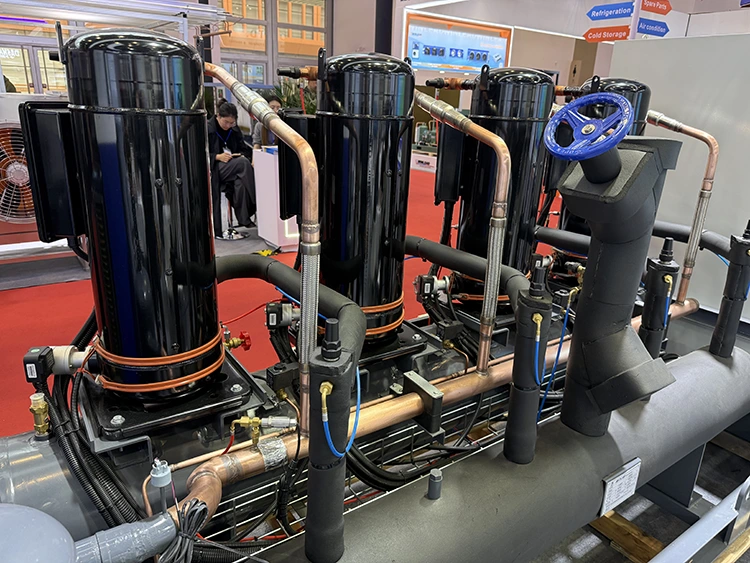

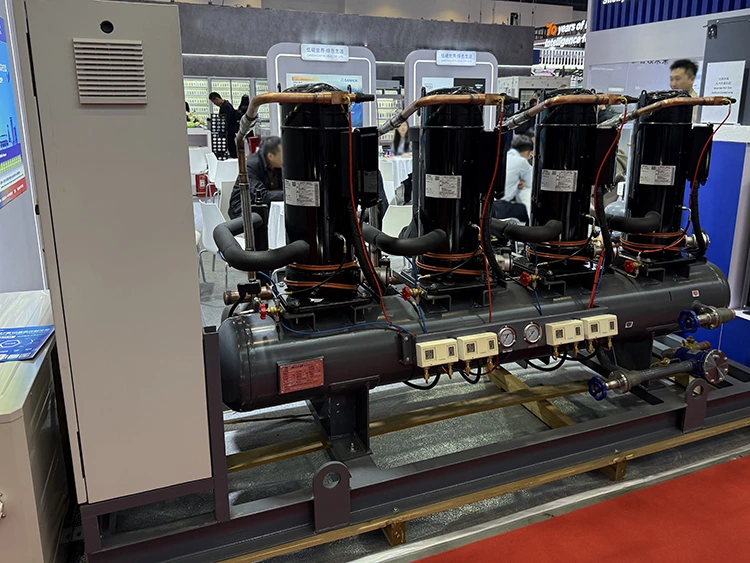

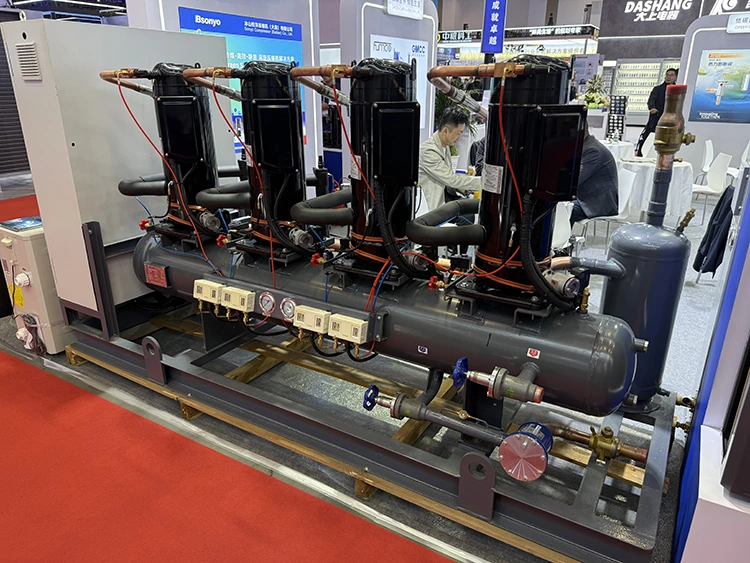

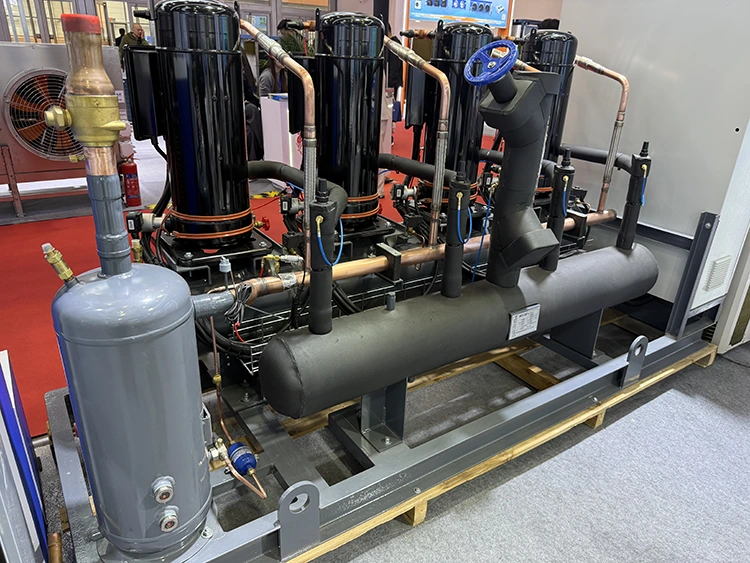

Unidad compresora de refrigeración Scroll enfriada por agua
La unidad compresora de refrigeración Scroll enfriada por agua es una unidad de refrigeración montada en espiral ensamblada en fábrica y fabricada en Lynxcool, China. Combina las características de bajo ruido y baja vibración de un compresor scroll con la alta eficiencia energética de un condensador enfriado por agua, lo que lo hace adecuado para aplicaciones interiores, sensibles al ruido y de ahorro de energía que requieren de 5 a 120 kW de capacidad de enfriamiento. El condensador enfriado por agua alcanza una temperatura de condensación entre 5 y 10 °C más baja que la condensación por aire, lo que mejora el COP del compresor y ahorra energía.
Estas unidades compresoras de refrigeración Scroll enfriadas por agua se utilizan ampliamente en hoteles, hospitales, laboratorios, plantas farmacéuticas, centros de datos y salas de aire acondicionado central de alta gama. Son la solución de refrigeración preferida para entornos de instalación interiores con poco ruido y pocas vibraciones.
¿Cuáles son las ventajas de estos productos?
Extremadamente silencioso: sin ventilador exterior; El compresor scroll funciona sin problemas, con niveles de ruido de sólo 52-62 dB(A) a 1 metro.
Eficiencia energética: el enfriamiento por agua reduce la temperatura de condensación, lo que aumenta el COP entre un 12 % y un 20 % y reduce los costos operativos.
Compresor Scroll: Baja vibración, sin válvulas de pistón, 70 % menos piezas móviles y salida continua y estable.
Múltiples especificaciones: unidad única de 5 a 30 kW, serie de unidades múltiples de 20 a 120 kW, que satisfacen diversas necesidades.
Compatibilidad con múltiples refrigerantes: R410A / R32 / R448A / R449A / R134a.
Soporte farmacéutico y GMP: paquetes de documentación opcionales DQ/IQ/OQ, que cumplen con los estándares de producción GMP.
Parámetros técnicos
|
Parámetro |
Valor / Rango |
|
Rango de capacidad de refrigeración |
5 kW — 120 kW (tándem de desplazamiento simple o múltiple; en condiciones nominales estándar) |
|
Condiciones de calificación estándar |
Evaporación −7°C; Condensación +40°C; Entrada CW +30°C / salida +35°C |
|
Rango de temperatura de evaporación |
−30°C a +15°C (según el modelo) |
|
Rango de temperatura de condensación |
+28°C a +48°C (depende de la temperatura del agua del condensador) |
|
Tipo de compresor |
Rollo hermético; Tándem de desplazamiento simple o múltiple (2 a 4 compresores) |
|
Opciones de marca de compresores |
Copeland / Emerson / Panasonic (especificado en el pedido) |
|
Control de capacidad |
Sencillo: encendido/apagado; tándem: encendido/apagado por etapas con rotación de avance-retraso |
|
Tipo de condensador |
Carcasa y tubo (estándar); Intercambiador de calor de placas soldadas (opción compacta) |
|
Material del tubo del condensador |
Tubo de cobre/carcasa de acero; Opción de tubo de titanio para agua agresiva. |
|
Tasa de flujo de agua del condensador |
≈12 l/min por cada 5 kW de rechazo de calor (ΔT = 5°C) |
|
Presión de diseño del condensador |
lado refrigerante 25 bar; 10 bar lado agua |
|
Refrigerantes |
R410A / R32 / R448A / R449A / R134a |
|
Receptor de líquido |
Integral; ≥ 10 minutos de almacenamiento a capacidad nominal |
|
Dispositivo de expansión |
estándar EEV; Opción TXV para unidades pequeñas de un solo desplazamiento |
|
COP (típico a −7°C / +40°C) |
3,5 — 4,5 (depende del refrigerante y del modelo) |
|
Nivel de ruido |
≤ 52–62 dB(A) a 1 m: el más silencioso de la gama Lynxcool |
|
Marco deslizante |
Acero estructural compacto; soportes antivibraciones; clasificado para interiores |
|
Sistema de control |
Controlador electrónico (pequeño) / PLC + HMI (multi-scroll); Modbus/BACnet |
|
Suministro eléctrico |
220 V monofásico (pequeño) / 380 V trifásico / 50 Hz |
|
Tamaño (típico de 20 kW sencillo) |
Aprox. 1.000 × 600 mm (largo × ancho); altura aprox. 1.300 milímetros |
|
Tamaño (típico de desplazamiento múltiple de 60 kW) |
Aprox. 1.800 × 1.000 mm (largo × ancho); altura aprox. 1.500 milímetros |
|
Proceso de dar un título |
CE / ISO 9001 / PED 2014/68/EU / GB 151 (condensador de carcasa y tubos) |
¿En qué campos se puede utilizar este equipo?
Hoteles y Restaurantes: Cámaras frigoríficas, bodegas, minibares; Nivel de ruido inferior a 55 dB(A).
Hospitales e instalaciones médicas: cámaras frigoríficas farmacéuticas, aire acondicionado de quirófanos, laboratorios; La baja vibración garantiza la seguridad de los equipos de precisión.
Farmacéutica y Biotecnología: Enfriamiento de reactores, control de temperatura de fermentación, condensación por liofilización; Cumple con las GMP.
Centros de datos y TI: Aire acondicionado de precisión ±0,5°C; La instalación en interiores ahorra espacio en el techo y reduce el PUE.
Laboratorios y pruebas ambientales: baja vibración, control de temperatura estable; Adecuado para almacenamiento de muestras y estándares.
Características clave
1. Opción de condensador de placa: la unidad compresora de refrigeración tipo scroll enfriada por agua cuenta con un diseño compacto, que ahorra entre un 20 y un 30 % de espacio, lo que la hace adecuada para entornos de salas de servidores con espacio limitado.
2. Serie de desplazamiento múltiple + funcionamiento alterno: el PLC gestiona el arranque/parada del compresor, equilibrando las horas de funcionamiento acumuladas y ampliando la vida útil.
3. Control de sobrecalentamiento EEV: respuesta rápida al arranque/parada del compresor, temperatura de evaporación con precisión de ±2°C.
4.Paquete de documentación GMP: DQ/IQ/OQ, certificado de calibración del instrumento, registro de datos 21 CFR Parte 11 opcional.
¿Por qué elegir Lynxcool?
Fabricado en China: más de 12 años de experiencia en compresores scroll refrigerados por agua, ensamblados en fábrica y con certificación CE/PED.
Garantía de ruido: proporciona datos de ruido de diseño para una fácil evaluación acústica en hoteles y hospitales.
Ventaja de costos: las unidades fabricadas en China son entre un 25% y un 38% más baratas que las unidades europeas comparables, sin comprometer la calidad.
Amplios estudios de casos: más de 3000 unidades instaladas en más de 30 países en todo el mundo, abarcando hoteles, hospitales, productos farmacéuticos y laboratorios.
Servicio posventa integral: proporciona orientación de instalación, manuales de usuario y soporte técnico remoto.
Preguntas frecuentes
P1: ¿Por qué la unidad compresora de refrigeración Scroll enfriada por agua es la unidad de refrigeración más silenciosa?
R: La refrigeración por agua elimina el ruido del ventilador exterior y el compresor scroll funciona suavemente sin ruido de impacto del pistón.
P2: ¿Cómo se suministra el condensado?
R: Una temperatura del agua de entrada de +28°C ~ +32°C es óptima, que puede provenir de una torre de enfriamiento o de un sistema de agua de recuperación de calor.
P3: ¿Cuál es la diferencia entre un condensador BPHE y un condensador de carcasa y tubos?
R: BPHE es compacto y ocupa menos espacio, pero requiere desincrustación química; Los condensadores de carcasa y tubos se pueden limpiar mecánicamente y son adecuados para entornos con agua de alta dureza.
P4: ¿Pueden las plantas farmacéuticas utilizar la unidad compresora de refrigeración tipo scroll enfriada por agua?
R: Sí, se proporciona un paquete completo de documentación GMP y la baja vibración cumple con los requisitos ambientales farmacéuticos.
P5: ¿Cuál es el ciclo de mantenimiento?
R: Inspección mensual: compresor, mirilla de refrigerante, flujo de agua.
Inspección trimestral: indicadores químicos de condensado.
Inspección anual: corriente del compresor, fuga de refrigerante, dispositivos de seguridad, calibración EEV.
