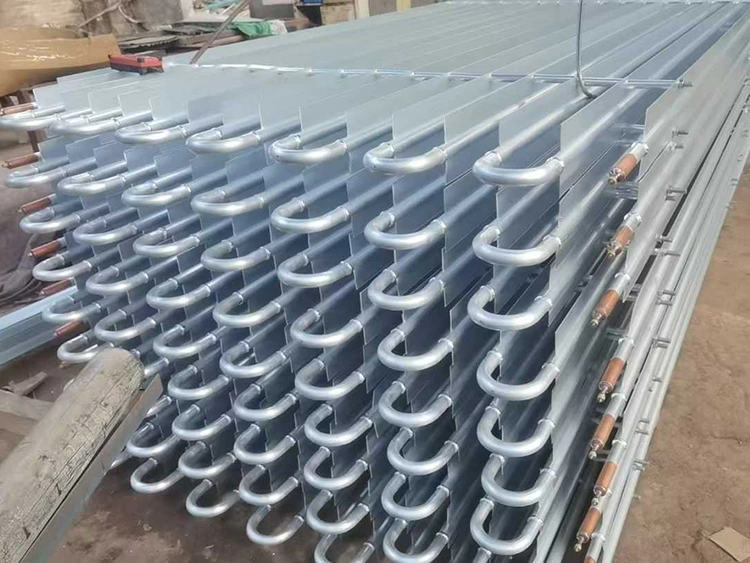

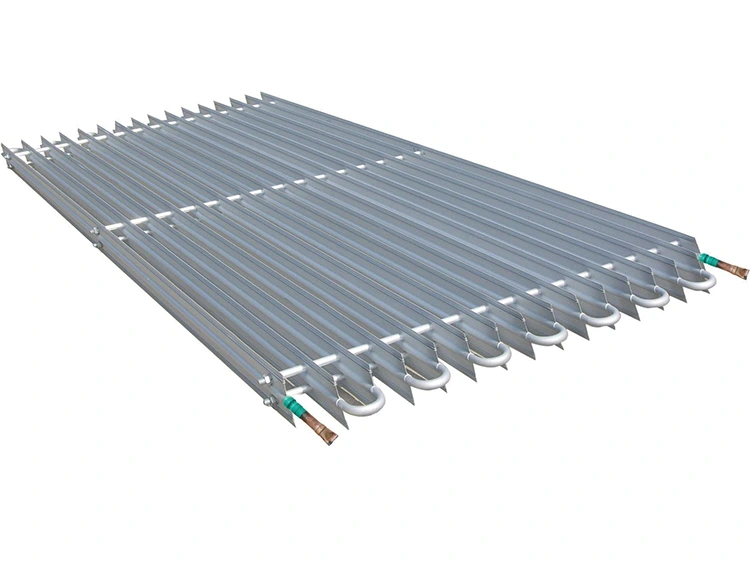

Bobina de tubo de aluminio

Cada unidad de bobina de tubería de aluminio utiliza tubos con aletas de aleación de aluminio extruido que presentan una estructura de "aleta externa/rosca interna". Las aletas y el cuerpo del tubo están estrechamente unidos mediante un proceso de moldeo de un solo paso, lo que garantiza una unión metalúrgica permanente entre los dos; esto elimina efectivamente la resistencia térmica de contacto entre las aletas y el tubo. Antes del envío, cada unidad se somete a rigurosas pruebas de presión utilizando aire comprimido. Además, las unidades vienen de serie con un sistema de descongelación eléctrico integrado y una bandeja de goteo. Los refrigerantes aplicables incluyen: HFC (R404A, R507A, R134a, R448A, R449A) y amoníaco (R717).

Capacidades clave

•Convección natural sin ventilador: circulación de aire con efecto chimenea a través de canales de aletas paralelas; consumo cero de energía del ventilador; sin ganancia de calor del motor del ventilador.

•Baja deshidratación del producto: la baja velocidad del aire y la alta humedad relativa en la cámara frigorífica minimizan la pérdida seca de los productos alimenticios almacenados en comparación con los evaporadores fan-coil.

•Pequeña fluctuación de temperatura: temperatura estable del almacén frigorífico con amplitud de ciclo reducida; mejora de la calidad y vida útil del producto.

•Efecto de almacenamiento en frío: la masa térmica del cuerpo del evaporador de aluminio almacena energía fría, lo que reduce la frecuencia de arranque del compresor y prolonga su vida útil.

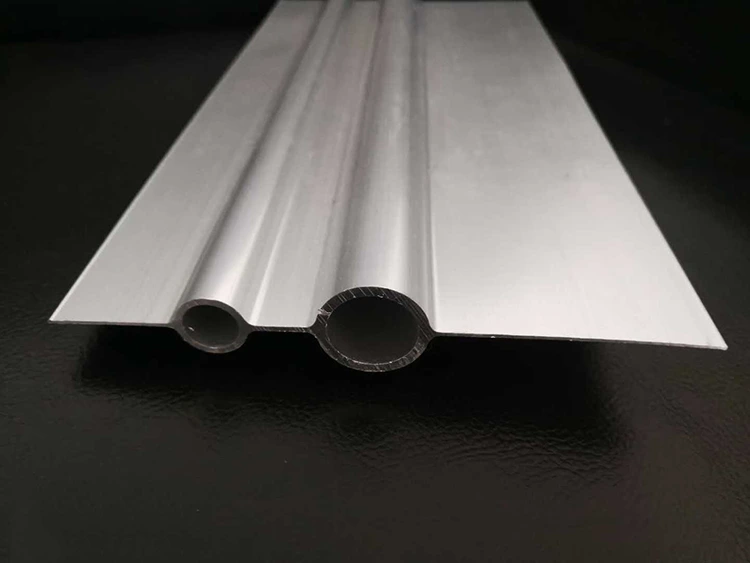

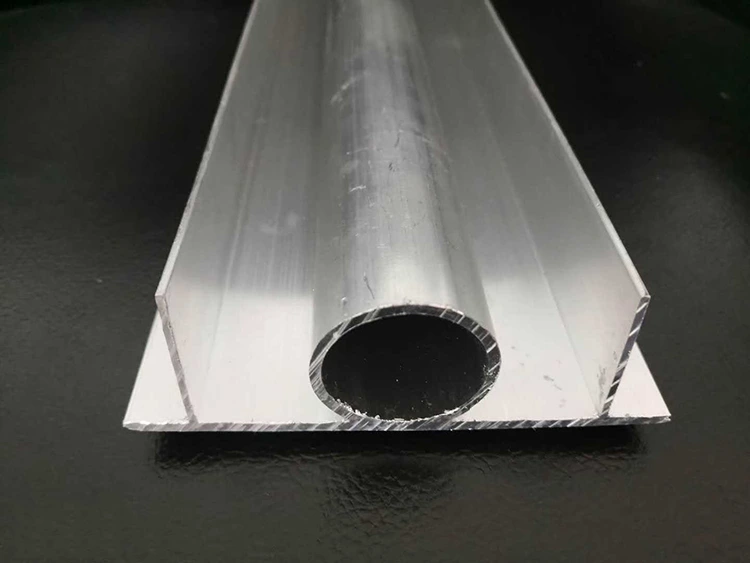

•Estructura de tubo de aleta exterior/rosca interior: prensado de fundición simple; las aletas exteriores maximizan la transferencia de calor del lado del aire; La rosca interior reduce la resistencia de la película del lado del refrigerante y la carga de refrigerante.

•Descongelación eléctrica con bandeja de goteo: elementos calefactores eléctricos integrados y bandeja recolectora; Descongelación automática activada por reloj o por sensor.

•Compatible con amoníaco y HFC: material de aleación de aluminio compatible con refrigerantes HFC y R717 (amoníaco); Producido en China según los estándares de materiales de higiene alimentaria.

Parámetros técnicos

Todas las bobinas de tubos de aluminio se fabrican y se prueban a presión en China. La documentación de fábrica incluye: certificado de prueba de fugas de aire comprimido, declaración de cumplimiento del material (aleación de aluminio de grado de higiene alimentaria) e informe de inspección dimensional. Cada unidad enviada desde nuestras instalaciones de producción en China lleva un paquete de documentación completo.

Ámbito de aplicación

Cámaras Frigoríficas de Media y Baja Temperatura | −5°C a −30°C

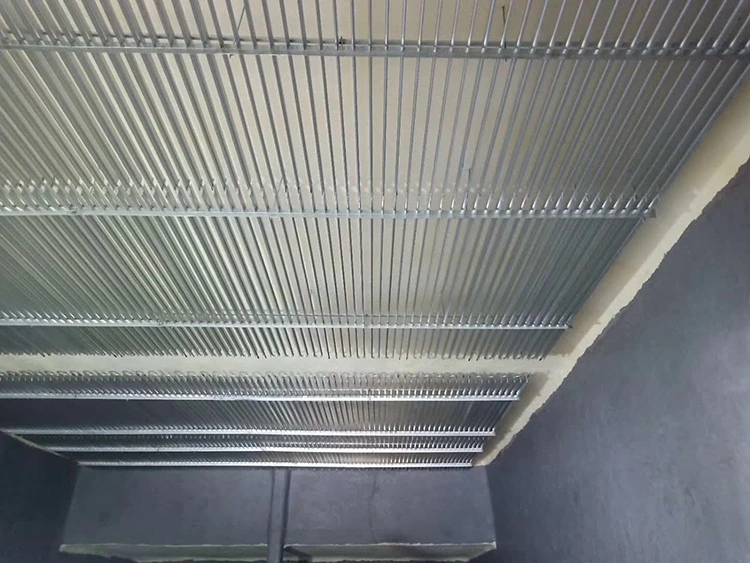

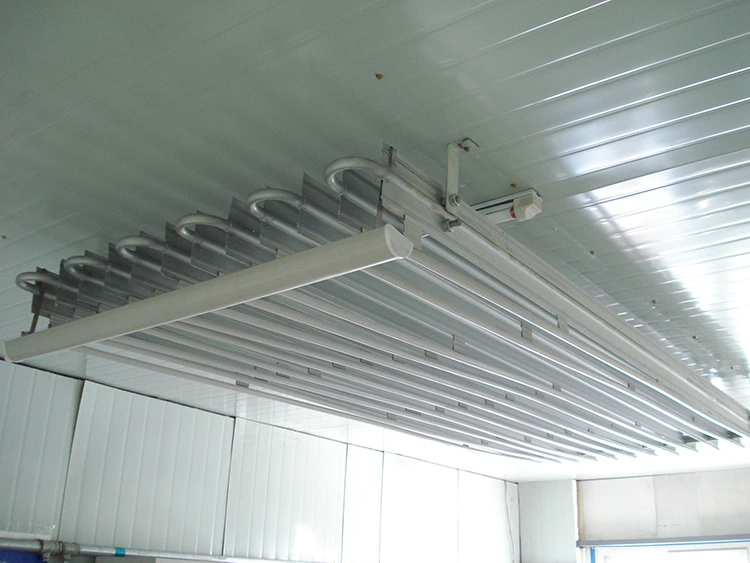

Los serpentines de tubos de aluminio Lynxcool de China proporcionan evaporación montada en el techo para carnes, aves, mariscos, lácteos, frutas y verduras. La convección natural mantiene una humedad alta, lo que reduce la deshidratación y la pérdida de peso, mejor que los sistemas fan-coil.

Almacenamiento en frigorífico de pescado y productos acuáticos | −15°C a −25°C

Mantener estables bajas temperaturas y alta humedad para pescados y mariscos. La baja velocidad del aire reduce la pérdida de humedad. Compatible con amoniaco para sistemas R717.

Cámaras frigoríficas farmacéuticas y médicas | +2°C a −20°C

Temperatura y humedad estables para productos farmacéuticos, vacunas y productos biológicos. La aleación de aluminio cumple con los estándares de higiene de grado farmacéutico.

Almacenamiento en frío de productos frescos y hortícolas | 0°C a −5°C

El diseño sin ventilador conserva más del 90 % de la humedad, lo que evita que las frutas, verduras y flores se marchiten y se dañen por congelación.

Salas de Abatimiento y Pre-Enfriamiento | −5°C a −15°C

Los serpentines montados en el techo retienen la humedad, reducen la deshidratación y funcionan silenciosamente, ideales para productos agrícolas de alto valor.

Por qué asociarse con Lynxcool

1. Más de 20 años de experiencia

Lynxcool lleva más de 20 años diseñando y fabricando bobinas de tubos de aluminio en China. Suministramos a contratistas de almacenes frigoríficos, integradores de sistemas y usuarios finales en Asia-Pacífico, Medio Oriente y más allá.

2. Fabricación de tubos de aletas de fundición a presión de precisión

Aletas fundidas controladas por CNC formadas integralmente con la pared del tubo.

Elimina la pérdida de transferencia de calor por expansión mecánica.

Cada bobina se somete a pruebas de presión y viene con un certificado de fugas emitido por la fábrica.

3. Soporte de diseño térmico y dimensionamiento

Cálculo completo de carga térmica y dimensionamiento térmico de cámaras frigoríficas.

Diámetro del tubo, paso de aletas y disposición del circuito optimizados para el espacio del techo.

Estimaciones de carga de refrigerante y planos de diseño proporcionados por nuestros ingenieros con sede en China.

4. Materiales aptos para la higiene alimentaria

Aleación de aluminio con tratamiento superficial anodizado o especial.

Cumple con los estándares chinos e internacionales de contacto con alimentos.

Cámaras de aire limpiadas antes del montaje; declaración de cumplimiento incluida.

5. Compatibilidad con amoníaco

Totalmente compatible con refrigeración por amoniaco R717.

Accesorios y conexiones totalmente de aluminio; sin componentes de cobre.

Adecuado para grandes instalaciones de procesamiento de alimentos y cadena de frío.

6. Precios competitivos de origen chino

Serpentines certificados en higiene alimentaria de alta calidad a precios competitivos.

Documentación completa de fábrica: certificado de prueba de fugas, declaración de materiales, manual de instalación, diagrama de cableado de descongelación.

Plazos de entrega cortos para pedidos repetidos de OEM con herramientas de producción mantenidas.

Certificaciones

•ISO 9001: Sistema de gestión de calidad, planta de producción en China

•Aleación de aluminio de grado de higiene alimentaria: declaración de conformidad del material por unidad

•Prueba de fugas de aire comprimido en fábrica: 100% probado; certificado emitido por unidad

•GB/T 15912: Norma nacional de China para tubos con aletas de aluminio y aleaciones de aluminio

•Compatible con GB 50072 — Código de China para el diseño de almacenamiento en frío (Q = base de cálculo K·A·Δt)

•Configuraciones compatibles con CE/PED disponibles para exportación al mercado europeo

•Configuraciones con clasificación de amoníaco (R717) disponibles con accesorios totalmente de aluminio

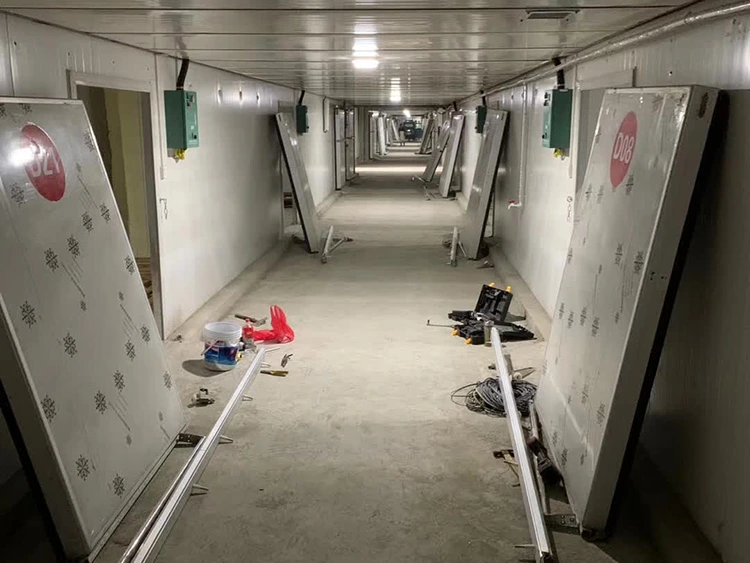

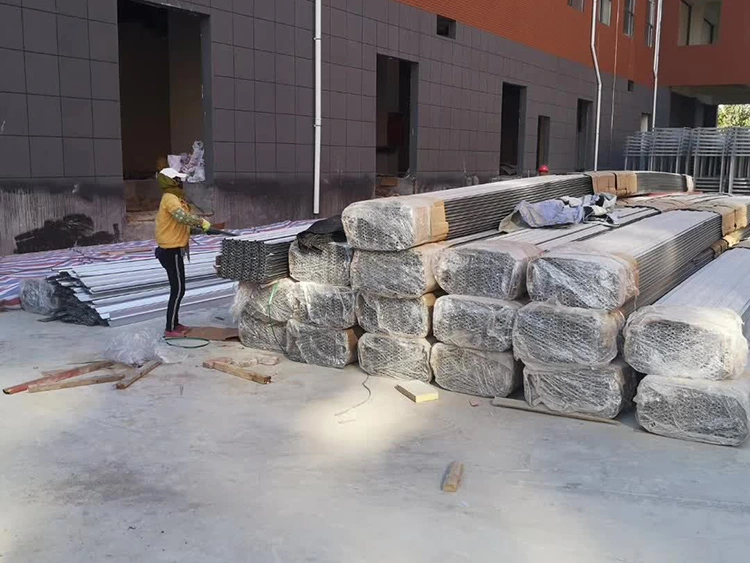

Caso

•Decenas de miles de unidades de bobinas de tubos de aluminio producidas en China e instaladas en todo el mundo.

•Suministrado a contratistas de almacenes frigoríficos, plantas procesadoras de alimentos, instalaciones pesqueras y cadenas de frío farmacéuticas en Asia-Pacífico y Medio Oriente.

•Servicios para sistemas de refrigerante HFC y amoníaco.

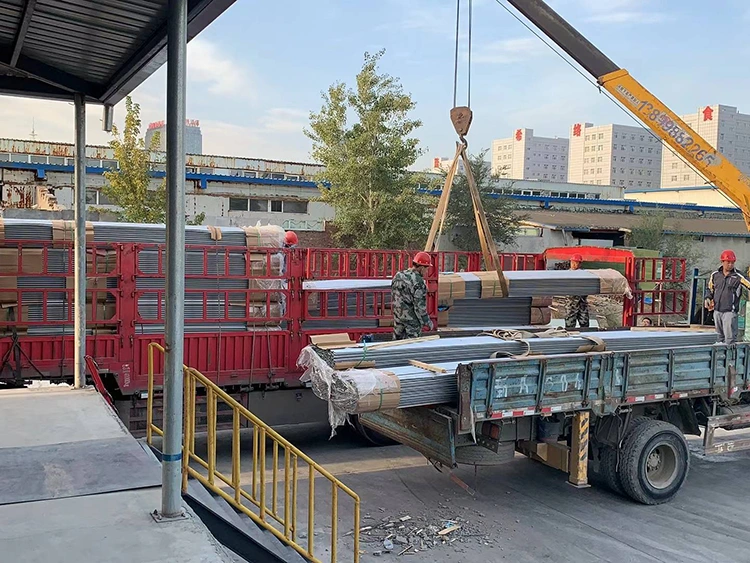

•98% de entrega a tiempo desde nuestras instalaciones de producción en China

•Garantía estándar: 24 meses desde la fecha de envío contra defectos de fabricación

Preguntas frecuentes

P1: ¿Qué es el efecto chimenea y por qué es importante?

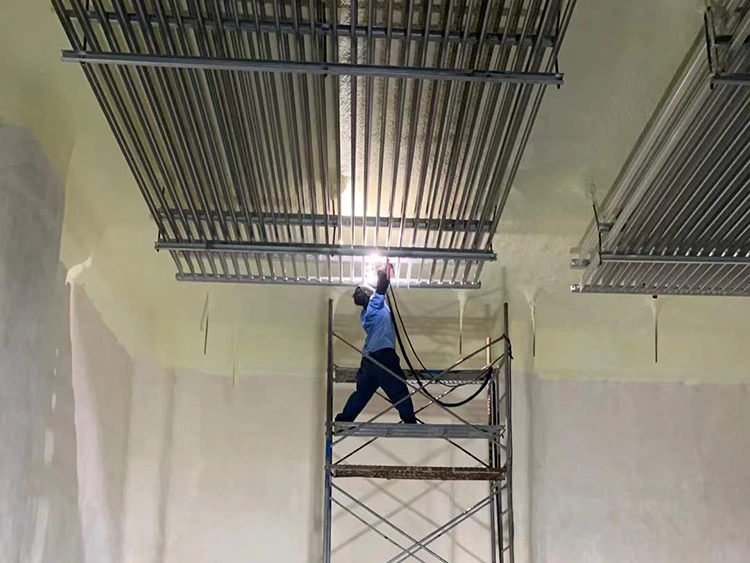

R: El efecto chimenea es la convección natural en una cámara frigorífica con bobinas de tubos de aluminio. El aire frío desciende a través de canales de aletas verticales mientras que el aire caliente asciende, lo que permite una transferencia de calor eficiente sin ventiladores. La instalación correcta (distancia del techo de 150 a 200 mm y suspensión nivelada) garantiza una circulación natural continua.

P2: ¿Cómo calculo el área de transferencia de calor requerida?

R: Utilice la fórmula A = Q / (K · Δt), donde K = 9–10 W/m²°C y Δt ≈ 10°C. Luego seleccione el diámetro del tubo y el tipo de aleta:

φ25 2 aletas = 0,29 m²/m

φ32 2 aletas = 0,34 m²/m

φ32 3 aletas = 0,495 m²/m

Nuestros ingenieros con sede en China pueden realizar cálculos completos para su proyecto.

P3: ¿Por qué limitar la longitud del tubo de un solo paso?

R: Una longitud excesiva aumenta la caída de presión, lo que reduce la capacidad de enfriamiento. Límites: φ25 = 80 m, φ32 = 100 m. Para tiendas más grandes, utilice varios pases paralelos más cortos con las ramas del distribuidor de líquido Venturi.

P4: ¿Se pueden utilizar bobinas de tubería de aluminio con amoníaco (R717)?

R: Sí. El aluminio es totalmente compatible con el amoníaco. Lynxcool produce serpentines con clasificación de amoníaco en China con accesorios totalmente de aluminio y pruebas de presión completas. No se debe utilizar cobre.

P5: ¿Cuándo y cómo debo descongelar?

R: Desencadenantes recomendados: escarcha plumosa ≥10 mm o hielo duro ≥5 mm. Normalmente, de 2 a 4 ciclos cada 24 horas, utilizando calentadores eléctricos. El deshielo finaliza mediante sensor de temperatura de superficie o temporizador. La descongelación manual es posible en condiciones inusuales.

P6: ¿Qué es un distribuidor de líquido Venturi?

R: Un dispositivo de boquilla en cada entrada de rama que garantiza una distribución uniforme del refrigerante mediante el efecto Venturi. Evita la inundación o falta de agua de los tubos, mejorando la eficiencia del evaporador y previniendo el golpe de ariete.

P7: ¿Cómo se compara un serpentín de tubo de aluminio con un evaporador fan-coil?

R: Los fan-coils reducen la temperatura más rápido y ahorran espacio en el techo. Los serpentines de tubos de aluminio no utilizan energía del ventilador, mantienen una humedad más alta (90–95 % frente a 75–85 %), reducen la pérdida de producto seco y estabilizan la temperatura. Ideal para aplicaciones alimentarias, farmacéuticas y de alta humedad de primera calidad.
