Estante del evaporador de tubo desnudo de acero

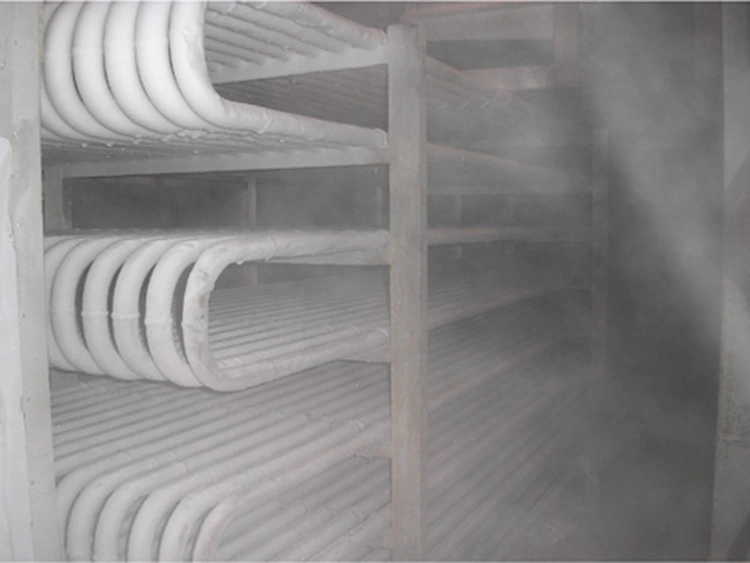

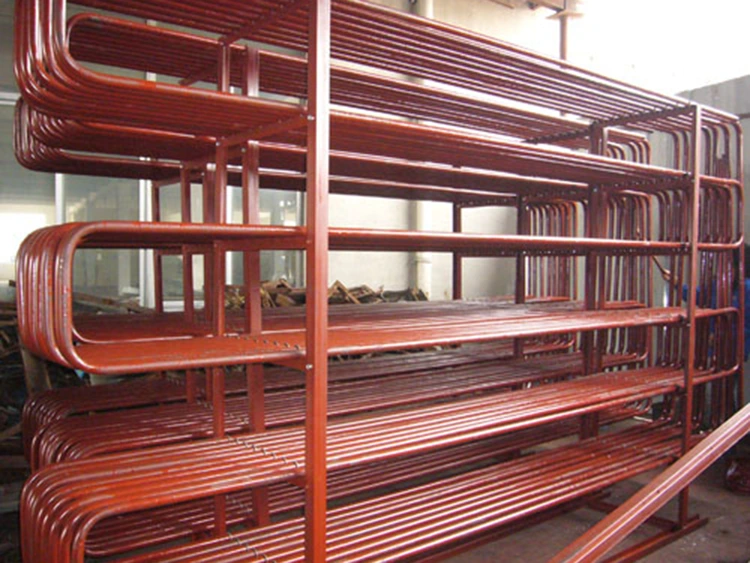

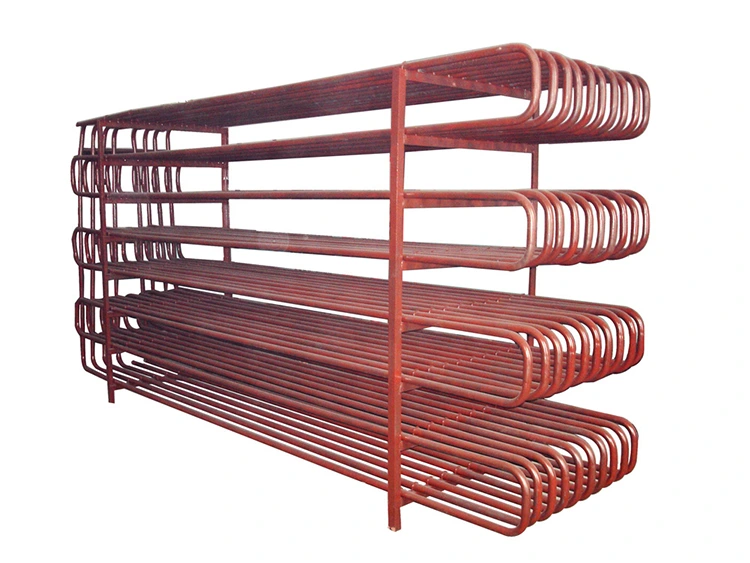

El estante del evaporador de tubo desnudo de acero de Lynxcool es un sistema de evaporador estático duradero y duradero que consta de múltiples capas de tubos de acero desnudo paralelos conectados por curvas de retorno en forma de U en los extremos, todos soldados a un marco de acero resistente. El refrigerante se evapora directamente dentro de los tubos de acero, que sirven al mismo tiempo como superficie de refrigeración y estantería de carga; Los pallets o productos se colocan directamente sobre ellos, facilitando una transferencia de calor altamente eficiente.

En comparación con los evaporadores de placa de aluminio o con aletas, esta estructura de tubo de acero ofrece una resistencia superior al impacto y la flexión, no requiere soldadura de precisión y cuenta con una alta capacidad de carga, lo que la hace ideal para el almacenamiento de paletas de servicio pesado, instalaciones de almacenamiento en frío a gran escala y plantas de procesamiento de mariscos. Su diseño de convección natural sin ventilador ofrece un efecto de refrigeración caracterizado por un consumo de energía nulo, altos niveles de humedad y una fluctuación mínima de temperatura.

Lugar de fabricación: Qingdao, China

Tipos de almacenamiento en frío aplicables: almacenes frigoríficos con amoníaco, bodegas de pescado, congeladores rápidos, instalaciones de almacenamiento de carne.

Material: acero al carbono

Vida útil: 20 a 40 años

Parámetros técnicos

Cada estante de evaporador de tubo desnudo de acero se somete a pruebas de presión en nuestra fábrica en China y va acompañado de informes completos de inspección de calidad, soldadura y materiales, así como un manual de instalación y mantenimiento.

¿En qué campos se puede utilizar este producto?

1. Almacenamiento en frío de amoníaco a gran escala y refrigeración paletizada

Las estanterías de evaporador de tubo desnudo de acero son adecuadas para almacenar carne, productos lácteos, pescado y alimentos congelados, y se adaptan a configuraciones de paleta completa y media paleta. Cuenta con enfriamiento por evaporación directa de amoníaco altamente eficiente y está diseñado para soportar cargas pesadas.

2. Bodegas de pesca para barcos pesqueros

Ideal para la refrigeración de pescado entero, bloques de pescado y pescado salado, este sistema está diseñado para resistir las vibraciones del casco y la corrosión del agua de mar. Las opciones de tratamiento de superficies incluyen galvanizado en caliente o recubrimiento epoxi.

3. Cámaras frigoríficas y de congelación rápida de carne

Diseñado para el almacenamiento de carne de res y cerdo seccionada, ya sea colgada en ganchos o colocada en paletas, este sistema cuenta con una capacidad de carga significativamente superior a la de los evaporadores de placas de aluminio o de aletas, al tiempo que proporciona un excelente enfriamiento por convección natural.

4. Modernización y reemplazo del almacenamiento en frío

Adecuada para reemplazar evaporadores antiguos, esta solución ofrece dimensiones personalizadas, espesor de pared mejorado e interfaces de conexión de refrigeración modernas.

5. Tanques de enfriamiento de salmuera y evaporadores de inmersión

Con tubos de acero sumergidos directamente en salmuera refrigerante, este sistema garantiza un intercambio de calor altamente eficiente. Construido en acero al carbono compatible tanto con amoníaco como con salmuera, está disponible en diseños personalizados.

Características técnicas clave

1. Estructura de tubería de acero soldada: integra funciones de carga y refrigeración; Ofrece una vida útil de 20 a 40 años, lo que elimina los problemas de vulnerabilidad asociados con las placas de aluminio.

2. Compatibilidad con la refrigeración por amoníaco: Construido con acero al carbono resistente a la corrosión por amoníaco, lo que lo hace ideal para su uso en instalaciones de almacenamiento en frío y bodegas de pescado a gran escala a base de amoníaco.

3. Descongelación por gas caliente: el método preferido para los sistemas de amoníaco; reutiliza la energía del compresor, asegurando una alta eficiencia energética.

4. Enfriamiento por convección natural: no requiere ventiladores, lo que mantiene altos niveles de humedad y minimiza las fluctuaciones de temperatura.

5. Diseño resistente: admite una capacidad de carga de 200 a 2000 kg por nivel, lo que permite la colocación directa de paletas.

6. Tratamiento anticorrosión: Cuenta con pintura anticorrosión galvanizada en caliente o epoxi, personalizada para adaptarse a condiciones ambientales específicas.

¿Por qué elegir los estantes del evaporador de tubo desnudo de acero Lynxcool?

1.Certificación de soldadura de recipientes a presión: soldada por profesionales certificados de conformidad con ASME IX, EN 287 y GB 150. Cada unidad se prueba hidráulicamente antes del envío.

2.Dimensiones de almacenamiento en frío personalizadas: diseñadas para combinar con el diseño de la cámara frigorífica, la altura de la paleta y la configuración de las tuberías.

3.Experiencia en sistemas de amoníaco: optimizado para presión de evaporación, ciclos de descongelación, retorno de aceite y distribución de líquidos.

4.Experiencia en Industria Marina y Pesada: Adecuado para embarcaciones pesqueras y uso industrial, con diseño antivibración y anticorrosión, cumpliendo con los estándares de clasificación.

5.Precios competitivos en China: Costo entre un 20 y un 35 % menor que el de productos europeos comparables con una calidad constante.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre las estanterías de tubos de acero y las estanterías planas de aluminio?

R: Ambos usan evaporadores sin ventilador. Las estanterías de tubos de acero utilizan múltiples tubos de acero como estructura de soporte y canales de flujo de refrigerante; su estructura robusta y su mayor peso las hacen ideales para productos paletizados, sistemas de refrigeración con amoníaco y entornos marinos. Las estanterías planas de aluminio utilizan una superficie plana y lisa; su peso más liviano las hace más adecuadas para almacenar productos de fondo plano como filetes de pescado, envases paletizados o productos farmacéuticos, y también tienen una excelente conductividad térmica. Lynxcool fabrica ambos tipos de estanterías y brinda asesoramiento de selección profesional basado en escenarios de aplicación específicos.

P: ¿Por qué se suele utilizar acero al carbono, en lugar de aluminio, para las estanterías de refrigeración con amoníaco?

R: El acero tiene un mayor límite elástico y de tracción, lo que permite el uso de tubos de menor diámetro cuando soportan cargas pesadas (500 a 1000 kg por capa). El aluminio se utiliza normalmente para productos más ligeros; y el cobre, debido a su incompatibilidad con el amoníaco, nunca se utiliza en sistemas de refrigeración con amoníaco.

P: ¿Cuál es el principio de funcionamiento de la descongelación con amoníaco caliente?

R: El vapor de amoníaco a alta temperatura del compresor fluye a través de las tuberías dentro del bastidor, derritiendo la escarcha liberando calor latente. Luego, el amoníaco líquido condensado regresa al sistema de refrigeración. El ciclo completo de descongelación suele durar entre 20 y 45 minutos y es más eficiente energéticamente que la descongelación eléctrica.

P: ¿Qué proceso de tratamiento de superficies se recomienda para ambientes marinos o bodegas refrigeradas de barcos pesqueros?

R: Recomendamos una combinación de "galvanizado en caliente + revestimiento anticorrosión de doble capa": primero aplique una imprimación epoxi rica en zinc y luego aplique una capa superior epoxi de alto espesor. Si el entorno de aplicación es extremadamente severo, recomendamos agregar una capa adicional de acabado de poliuretano o poliurea. Es necesario personalizar las especificaciones anticorrosión específicas según el tipo de barco y las condiciones operativas reales.

P: ¿Pueden proporcionar bastidores de reemplazo según las dimensiones del equipo existente?

R: Sí. Proporcione las dimensiones específicas de los bastidores existentes, el tipo de refrigerante utilizado e información detallada sobre las interfaces de conexión. Luego, Lynxcool creará dibujos dimensionales basados ​​en esta información y los enviará al cliente para su confirmación antes de comenzar la producción. El ciclo de producción (tiempo de entrega) suele ser de 5 a 9 semanas.

P: ¿Las estanterías soportan productos paletizados?

R: Sí. Ofrecemos estanterías compatibles con palets estándar, con capacidad para palets de 800×1.200 mm o 1.000×1.200 mm. Las estanterías estándar tienen una capacidad de carga nominal de 500 a 1500 kg por estante; Para cargas superiores a 2.000 kg, también ofrecemos soluciones personalizadas con refuerzo estructural. Para diseños personalizados no estándar, proporcionaremos los cálculos de mecánica estructural correspondientes.

P: ¿Dónde se fabrican estos estantes de evaporador de tubo desnudo de acero? ¿Qué estándares de calidad cumplen?

R: Estos productos están diseñados y fabricados en nuestra fábrica en China, que cuenta con la certificación del sistema de gestión de calidad ISO 9001. El control de calidad (QA) cubre soldadores certificados, pruebas de materiales, pruebas 100% hidrostáticas, inspección de superficies y verificación dimensional. Todos los documentos relevantes se entregarán con la mercancía.
